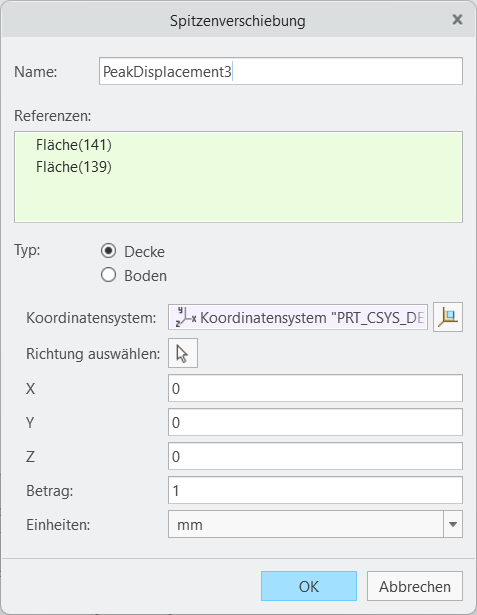

Benutzeroberflächen-Position: Klicken Sie in der Anwendung "Generatives Design" (Generative Design) auf Konstruktionskriterien hinzufügen (Add Design Criteria) > Randbedingungen hinzufügen (Add Constraints) > Spitzenverschiebung (Peak Displacement). Das Dialogfenster Spitzenverschiebung (Peak Displacement) wird geöffnet.

Sie können jetzt Verschiebungsrandbedingungen als Teil der Konstruktionskriterien für Strukturstudien verwenden.

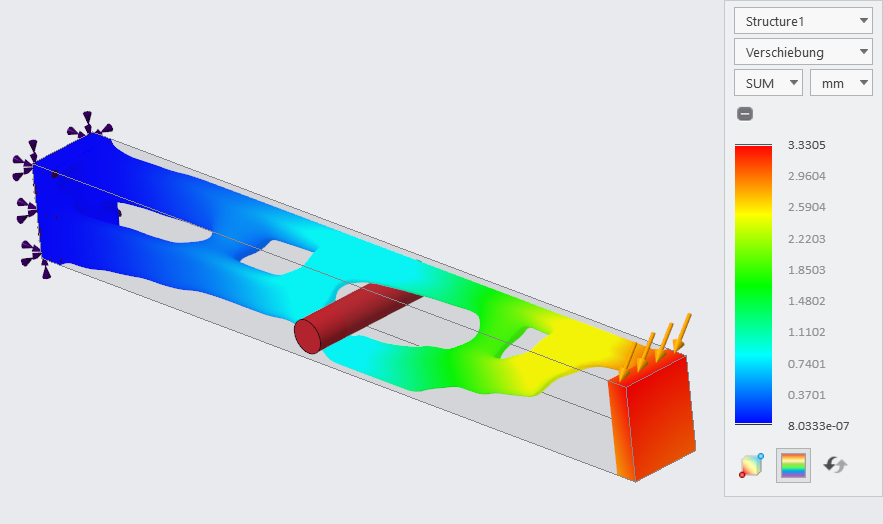

Mit der Option Spitzenverschiebung (Peak Displacement) lässt sich die maximale oder minimale Verschiebung in einer bestimmten Richtung festlegen. Sie können in einer Studie mehrere Randbedingungen für die Spitzenverschiebung definieren (eine für jede Referenz). Außerdem können Sie mit dieser Option ein lokales Koordinatensystem referenzieren.

Diese Verbesserung ermöglicht eine gezielte Optimierung, da ein genauer Verschiebungswert angegeben werden kann. Sie liefert realistische Fertigungsergebnisse, um zu replizieren, wie Geometrie innerhalb einer Baugruppe verbunden wird.
