Verbesserung in GD&T Advisor: Regelbasierte Auswahlmethoden und Bezugsreferenz-KEs zum Sammeln semantischer Referenzen
Creo+
Benutzeroberflächen-Position: Nicht zutreffend
Beschreibung
Zuvor wurden regelbasierte Sammlungen oder Bezugsreferenz-KEs in GD&T Advisor nicht unterstützt. Benutzer konnten infolgedessen bei komplexen Geometrien nur mehrere Flächen manuell auswählen, was mühsam und nicht-parametrisch für Modellaktualisierungen war.
Mit dieser Verbesserung verwendet GD&T Advisor jetzt neue Methoden zum Sammeln semantischer Referenzen beim Erzeugen oder Validieren von Anmerkungen:

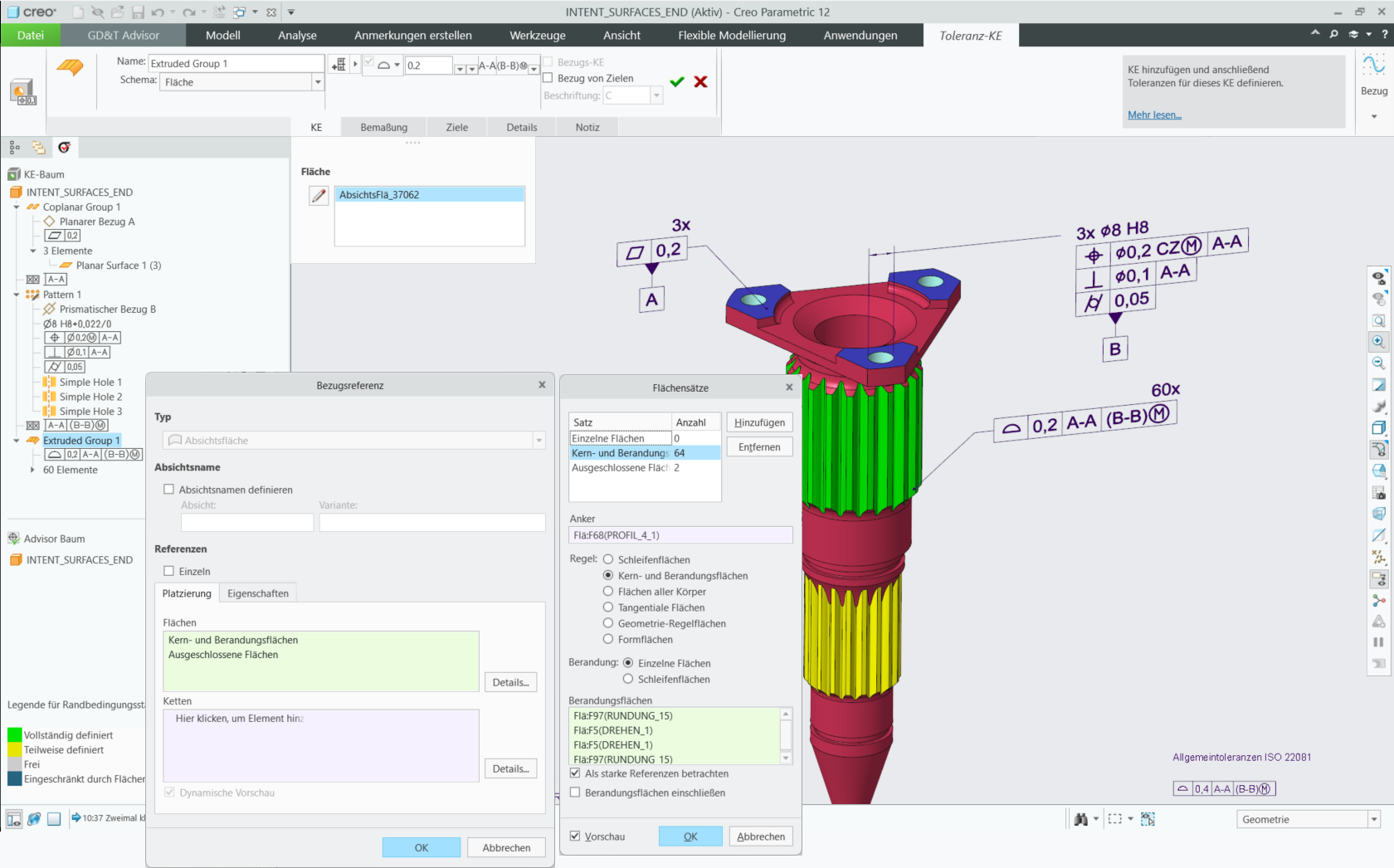

• Regelbasierte Sammlungsmethoden: GD&T Advisor kann regelbasierte Referenzsammlungen validieren, die für Anmerkungen angegeben wurden. Beispielsweise werden jetzt die folgenden regelbasierten Sammlungen unterstützt, die durch Creo Anmerkungen gesammelt wurden:
◦ Kern und Berandung
◦ Schleifenflächen
• Bezugsreferenz-KEs: Bezugsreferenz-KEs vom Typ "Absichtsfläche" (Intent Surface) können von GD&T Advisor zum Erzeugen neuer funktionaler KEs verwendet werden. Beim Erzeugen eines neuen funktionalen KE in GD&T Advisor kann der Benutzer beispielsweise ein im Modell vorhandenes Bezugsreferenz-KE nutzen, das Folgendes enthält:
◦ Sammlung einzelner Flächen
◦ Regelbasierte Sammlungen
Wenn sich das Modell ändert, wertet Creo die regelbasierten Sammlungen neu aus und aktualisiert sie entsprechend in GD&T Advisor.
Vorteile
Benutzer von GD&T Advisor können jetzt die umfangreichen regelbasierten Auswahlmethoden nutzen, die im nativen Creo verfügbar sind, wodurch die zum Auswählen von Referenzen für Anmerkungen erforderliche Zeit erheblich reduziert wird.
Weitere Informationen
Tipps: | Keine. |
Einschränkungen: | Derzeit verwendet GD&T Advisor nicht mehrere Flächen, die durch eine regelbasierte Auswahl oder ein Bezugsreferenz-KE zum Erzeugen von Muster-KEs gesammelt wurden. Diese Flächen werden derzeit nur verwendet, um andere funktionale KEs zu definieren, wie z.B. "Extrudierte Gruppe" (Extruded Group). |
Ersetzt dies vorhandene Funktionalität? | Nein. |
Konfigurationsoption für diese Funktionalität: | Keine. |
