Verbesserung in GD&T Advisor: Unterstützung von ISO 22081 für Allgemeintoleranzen
Creo+

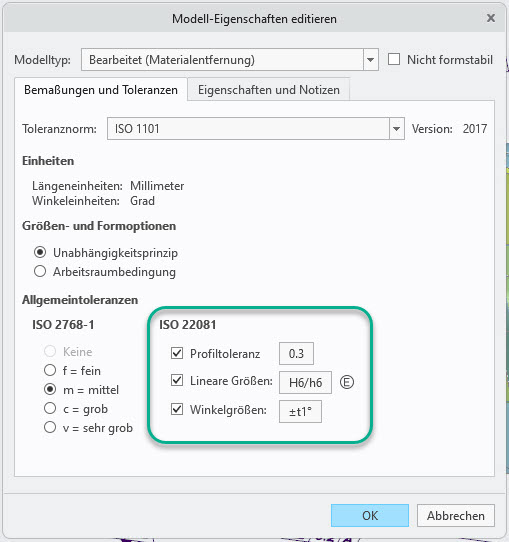

Benutzeroberflächen-Position: Klicken Sie in GD&T Advisor auf Eigenschaften editieren (Edit Properties).
Videos
Beschreibung
GD&T Advisor wurde aktualisiert und unterstützt jetzt ISO GPS 22081:2021, um die Spezifikationen für allgemeine Größe und geometrische Toleranz anzugeben.
Diese Verbesserung umfasst die folgenden Allgemeintoleranzen:
• Allgemeine Profiltoleranz

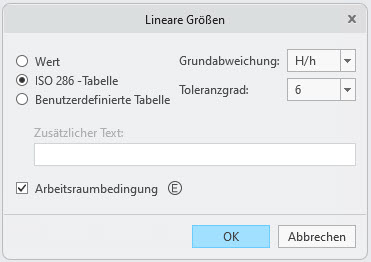

• Toleranz für allgemeine lineare Größen
• Toleranz für allgemeine Winkelgrößen
Sobald die Toleranz jetzt angewendet wurde, wird eine entsprechende Notiz im Modell angezeigt. Diese gibt die verwendeten Toleranzen an, und eine Sammlung relevanter semantischer Referenzen für die allgemeine Profiltoleranz wird dieser geometrische Spezifikation zugeordnet.
Sie können die Details der Allgemeintoleranzen gemäß der vom Modell verwendeten neuesten ISO-Norm festlegen.
Eine generierte Systemnotiz wird wie folgt angezeigt:
Vorteile
Mit dieser Verbesserung wird jetzt die ISO-kompatible Spezifikation von Allgemeintoleranzen in GD&T Advisor unterstützt.
Weitere Informationen
Tipps: | Keine. |
Einschränkungen: | Keine bekannten Einschränkungen. |
Ersetzt dies vorhandene Funktionalität? | Nein |
Konfigurationsoption für diese Funktionalität: | Keine. |
