Verbesserung in EZ Tolerance Analysis: ISO-Toleranztabellen für nicht verknüpfte Bemaßungen
Creo+
Benutzeroberflächen-Position: Auf der Registerkarte "EZ Tolerance" (EZ Tolerance):
• Klicken Sie auf

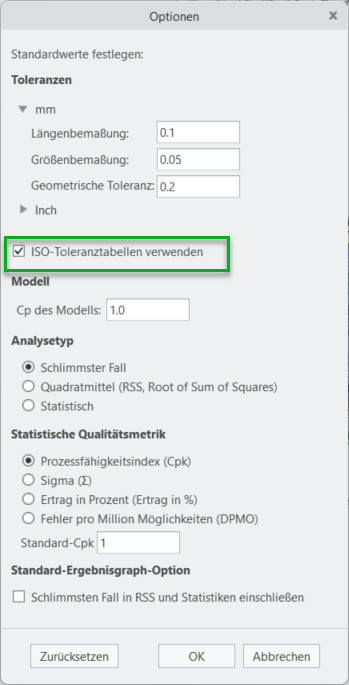

Optionen (Options). Das Dialogfenster Optionen (Options) wird mit dem Kontrollkästchen ISO-Toleranztabellen verwenden (Use ISO tolerance tables) angezeigt.
Optionen (Options). Das Dialogfenster Optionen (Options) wird mit dem Kontrollkästchen ISO-Toleranztabellen verwenden (Use ISO tolerance tables) angezeigt.
• Führen Sie die folgenden Schritte aus:
1. Klicken Sie auf Stapeltabelle (Stackup Table). Das Dialogfenster EZ Tolerance Analysis (EZ Tolerance Analysis) wird geöffnet.
2. Klicken Sie auf
vor einem Stapel. Die Details des Stapels werden angezeigt.

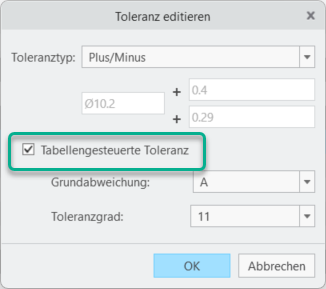

vor einem Stapel. Die Details des Stapels werden angezeigt.3. Klicken Sie auf die Toleranz neben einer Bemaßung oder einem Bohrungs- oder Wellen-KE. Das Dialogfenster Toleranz editieren (Edit Tolerance) wird mit dem Kontrollkästchen Tabellengesteuerte Toleranz (Table-driven tolerance) geöffnet.
Beschreibung
Sie können jetzt ISO-Toleranztabellen als Standardtoleranz für nicht verknüpfte Bemaßungen in einem Stapel verwenden.
Zuvor konnten Sie nur einen Standardtoleranzwert für alle Größenbemaßungen definieren und keine Toleranztabellen verwenden. Jetzt können Sie ISO-Toleranztabellen als Standardtoleranzen für nicht verknüpfte Bemaßungen anwenden, einschließlich allgemeiner Bemaßungen sowie Bohrungs- und Wellen-KEs.
Vorteile
Diese Verbesserung bietet bessere Standardtoleranzwerte für ISO-Modelle, die Toleranztabellen verwenden.
Weitere Informationen
Tipps: | Keine. |
Einschränkungen: | Diese Verbesserung gilt nur für nicht verknüpfte Bemaßungen in ISO-Modellen. Verknüpfte Anmerkungen verwenden weiterhin die in der Anmerkung definierten Toleranzen. |
Ersetzt dies vorhandene Funktionalität? | Nein. |
Konfigurationsoption für diese Funktionalität: | Keine. |
