Verbesserungen im ECAD Kontextdaten-Explorer
Creo+
Benutzeroberflächen-Position: Klicken Sie in einer ECAD-Baugruppe auf >
ECAD-Kontextdaten-Explorer (ECAD Context Data Explorer).
ECAD-Kontextdaten-Explorer (ECAD Context Data Explorer).Videos
Beschreibung

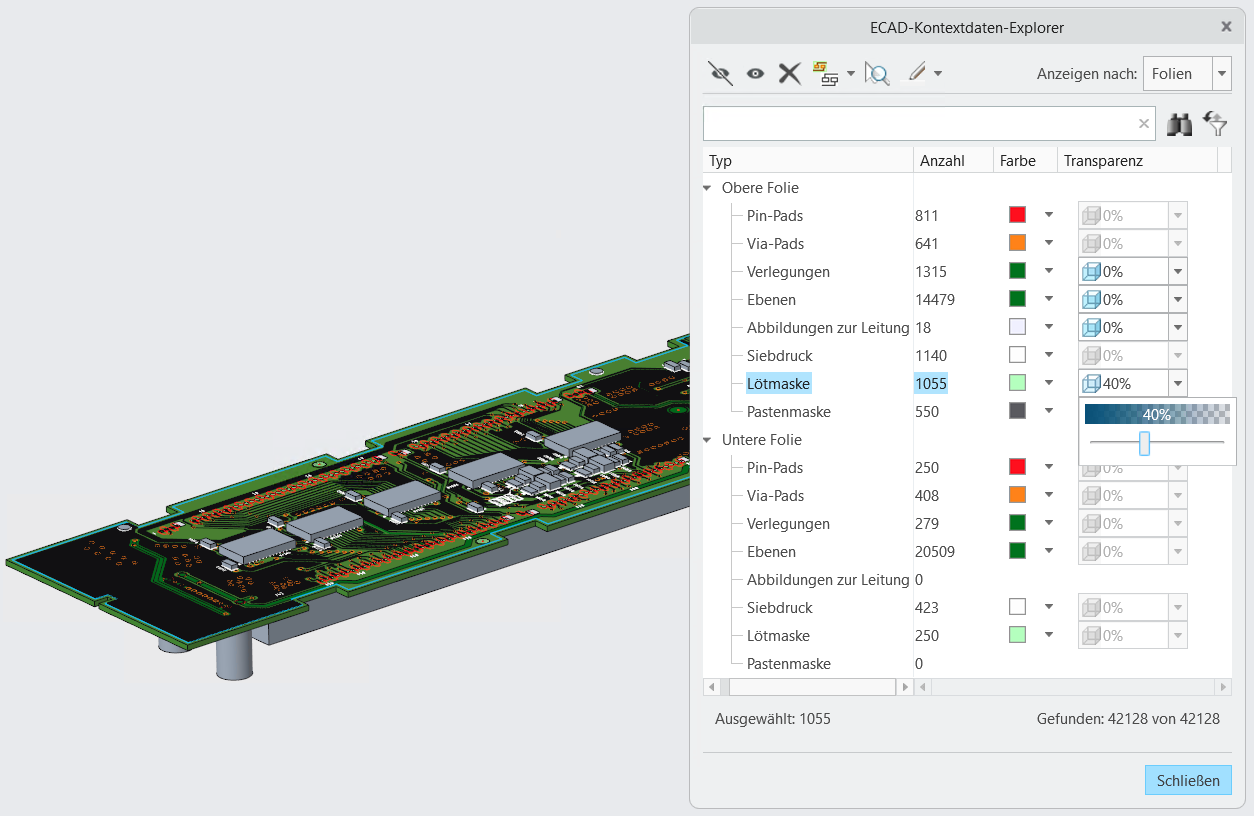

Dem ECAD-Kontextdaten-Explorer wurden zwei neue Spalten hinzugefügt: eine für Farbe und eine zum Festlegen der Transparenz:
• Farben können auf ECAD-Folien und auf Elemente innerhalb der Netze angewendet werden. Es wurde ein gemischter Zustand hinzugefügt, um anzuzeigen, dass auf einer bestimmten Folie mehrere Farben auf die in der Folie enthaltenen Elemente angewendet werden können. Sie können dies ändern, indem Sie eine Farbe für die gesamte Folie auswählen.
• Transparenzsteuerung für Flächen- und Sammelflächendarstellungen. Mit der Transparenzsteuerung können Sie einen Undurchsichtigkeitswert zwischen 0 und 100 Prozent für jede ECAD-Folie wählen, die die unterstützten Darstellungen verwendet. Dies hilft, wenn Folien einander überlappen oder die Platinengeometrie verdecken, die Sie anzeigen möchten.
Vorteile
• Verbesserte Visualisierung sich überlappender ECAD-Folien mithilfe von Transparenz
• Bessere Sichtbarkeit der ECAD-Folienfarben
• Bessere Nachvollziehbarkeit der Farbcodierung von Folien
Weitere Informationen
Tipps: | Keine. |
Einschränkungen: | Transparenz ist nur für Flächen- und Sammelflächen-Darstellungen verfügbar. |
Ersetzt dies vorhandene Funktionalität? | Nein |
Konfigurationsoption für diese Funktionalität: | Keine. |
