Unterstützung für das Exportieren von Zeichnungstabellen als Blöcke
Creo+
Benutzeroberflächen-Position: Klicken Sie auf > > .
Beschreibung
Sie können Zeichnungstabellen jetzt als Blöcke definieren, wenn Sie eine Zeichnung in das DXF- oder das DWG-Format exportieren. In den exportierten Zeichnungen wird die Tabellendarstellung exakt wie in definiert beibehalten, ohne dass sie manuell editiert werden muss.
Diese Verbesserung behebt bekannte Probleme mit Tabellen, wenn eine exportierte Zeichnung in AutoCAD abgerufen wird, z.B.:
• Tabellenrahmenlinien wurden eingeblendet, wenn die Tabelle verschoben oder editiert wurde.
• Tabellenzellenränder wurden falsch angezeigt.
Mit einer neuen Konfigurationsoption intf2d_out_acad_tables können Sie definieren, wie Tabellen beim Exportieren behandelt werden.
Für intf2d_out_acad_tables sind die folgenden Einstellungen verfügbar:
• as_tables – Tabellen werden als Tabellen exportiert (Standardeinstellung).
• as_blocks – Tabellen werden als Blöcke exportiert.
• as_tables_and_blocks – Tabellen ohne leere Zeilen werden als Tabellen exportiert. Tabellen mit leeren Zeilen werden als Blöcke exportiert.

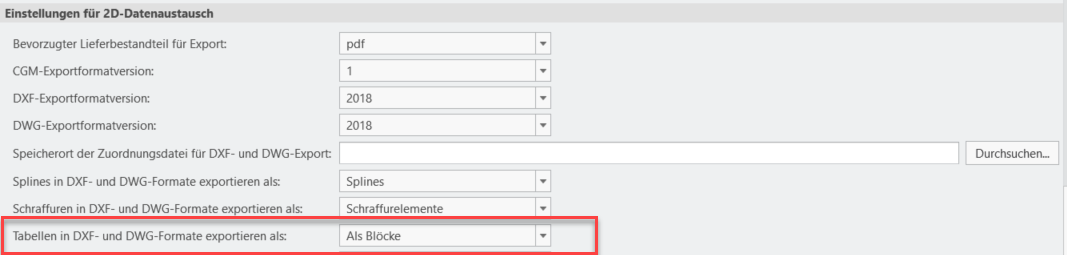

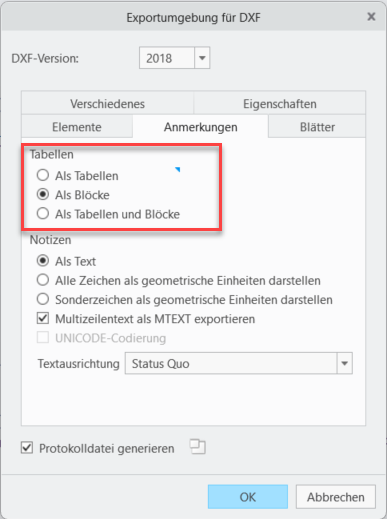

Sie können Ihre Einstellung über die Befehlsfolge > oder in der Exportumgebung (Export Environment) für DXF und DWG festlegen.
Vorteile
• Die Anzeige der in erzeugten Zeichnungstabellen wird beibehalten, wenn sie in das DXF- oder das DWG-Format exportiert werden.
• Das manuelle Editieren von Tabellen in Autocad nach dem Importieren von Zeichnungen aus wird dadurch überflüssig gemacht.
Weitere Informationen
Tipps: | Keine. |
Einschränkungen: | Keine bekannten Einschränkungen. |
Ersetzt dies vorhandene Funktionalität? | Ja. Im Rahmen dieser Verbesserung wurde die Legacy-Konfigurationsoption intf2d_out_acad_brk_tbl_w_bl_ln entfernt und durch die neue Konfigurationsoption ersetzt. |
Konfigurationsoption für diese Funktionalität: | Intf2d_out_acad_tables – Als Tabellen (as tables)*, Als Blöcke (as blocks), Als Tabellen und Blöcke (as tables and blocks). |
