Studien zur konjugierten Wärmeübertragung in Creo Simulation Live
Creo+
Benutzeroberflächen-Position: Aktivieren Sie für eine Fluidsimulationsstudie im Überlaufmenü der Gruppe Studie (Study) auf der Registerkarte Live-Simulation (Live Simulation) das Kontrollkästchen Konjugierte Wärmeübertragung (Conjugate Heat Transfer). > >
Videos
Beschreibung

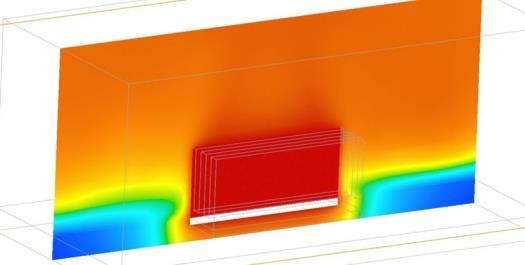

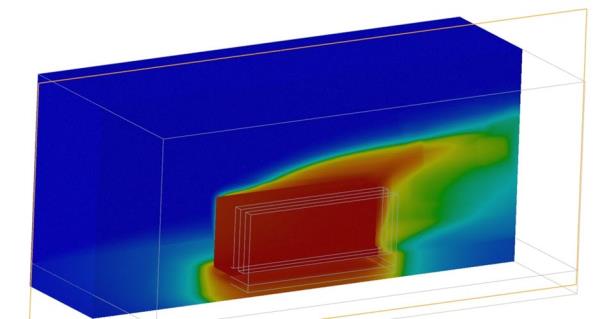

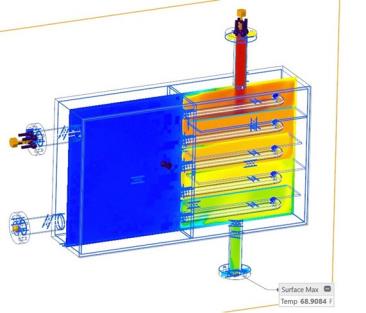

Mit dieser Verbesserung können Sie die Wärmeübertragung zwischen Volumenkörpern und Fluiden sowohl für interne als auch externe Studien simulieren. Die konjugierte Wärmeübertragung kann mithilfe eines erzwungenen Flusses oder einer natürlichen Konvektionssituation simuliert werden, bei der Wärme an den umgebenden Fluidkörper verloren geht. Eine einzelne Studie kann mehrere Fluidtypen haben. Mehrere Fluiddomänen müssen durch eine feste Wand getrennt werden.
  |
  |
Die Kontaktsteuerung wurde wie folgt verbessert:
• Die automatische Kontakterkennung schließt Verbindungen zwischen Volumenkörpern und Fluiden ein.

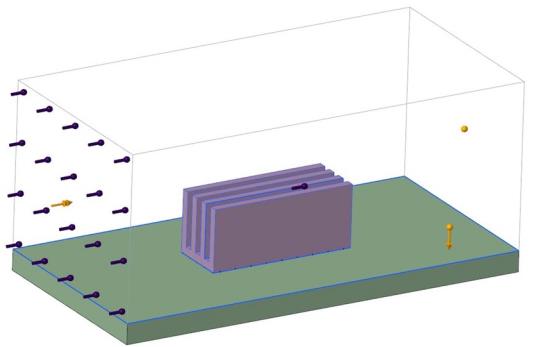

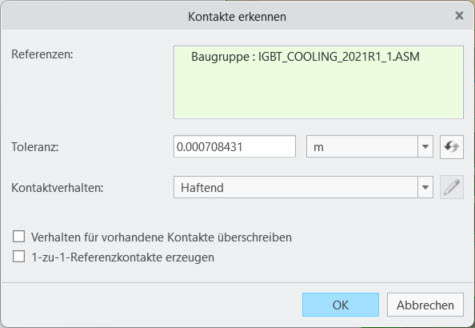

• Es gibt eine neue FSI-Toleranzoption (Fluid-Solid Interface, Fluid-Volumenkörper-Schnittstelle) für die Kontakterkennung zwischen Volumenkörpern und Fluiden.
Vorteile
• Komplexe Studien mit unglaublicher Geschwindigkeit lösen
• Genaue Vorhersage der Wärmeübertragung bei einer Kombination von Volumenkörpern und Fluidfluss
• Konstruktionen mithilfe von CHT-Ergebnissen optimieren
Weitere Informationen
Tipps: | Keine. |
Einschränkungen: | Externe Fluiddomänen dürfen nur Feststoffdomänen sein. Sie können das auf Sammelflächen basierende Einschlussvolumen-KE in Creo nicht verwenden, um eine externe Fluiddomäne für eine Studie zur konjugierten Wärmeübertragung zu erzeugen. |
Ersetzt dies vorhandene Funktionalität? | Nein |
Konfigurationsoption für diese Funktionalität: | Keine. |
