Ausgewählte Flächenbereiche werden auf Flächen aktualisiert
Creo+
Benutzeroberflächen-Position: > >
Referenz (Reference)
Referenz (Reference)Videos
Beschreibung
Mit dieser Verbesserung wurde die Verarbeitung ausgewählter Flächenbereiche optimiert, indem diese wenn möglich auf ihre Elternflächen aktualisiert werden.
Die Optimierungen umfassen:
• Verbesserte Regenerierung der Flächensätze, wenn alle Flächenbereiche einer Fläche in den Auswahlsatz eingeschlossen werden
◦ Im Bezugsreferenz-KE werden ausgewählte Flächenbereiche jetzt auf Flächen aktualisiert, wenn alle Bereiche einer Fläche im Auswahlsatz enthalten sind. Bisher konnten Flächenbereiche nur von den flexiblen Modellierungs-KEs und dem Bezugsreferenz-KE verwendet werden. Dank dieser Verbesserung, der Aktualisierung von Flächenbereichen auf Flächen, steht der Flächensammlung jetzt eine breitere Palette von KEs zur Verfügung.
◦ Im Bezugsreferenz-KE wird eine Geometrieprüfung erzeugt, wenn ein Auswahlsatz Flächenbereiche enthält, die nicht aktualisiert werden können.
• In Kollektoren flexibler Modellierungs-KEs werden bei allen Flächen mit einem einzelnen Bereich Flächenbereiche auf Flächen aktualisiert.

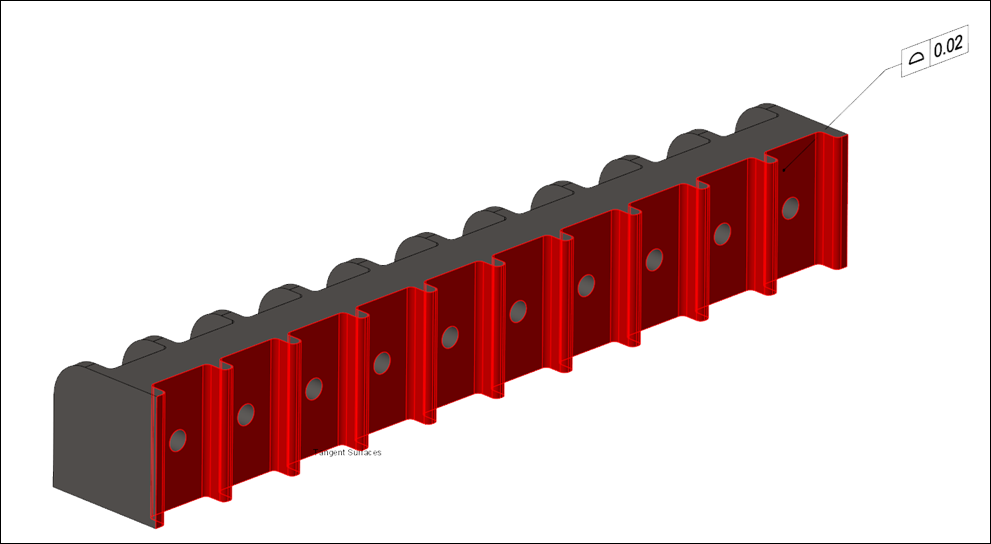

Die Aktualisierung eines Flächenbereichs auf Flächen ist in der folgenden Abbildung dargestellt.
Vorteile
Verbesserte Produktivität für Anwendungsfälle, die die Auswahl tangentialer Flächen umfassen, wie z.B. die Definition semantischer Referenzen für die modellbasierte Definition
Weitere Informationen
Tipps: | Keine. |
Einschränkungen: | Keine bekannten Einschränkungen. |
Ersetzt dies vorhandene Funktionalität? | Nein. |
Konfigurationsoption für diese Funktionalität: | Keine. |
