Mustervarianten-Parameter
Creo+

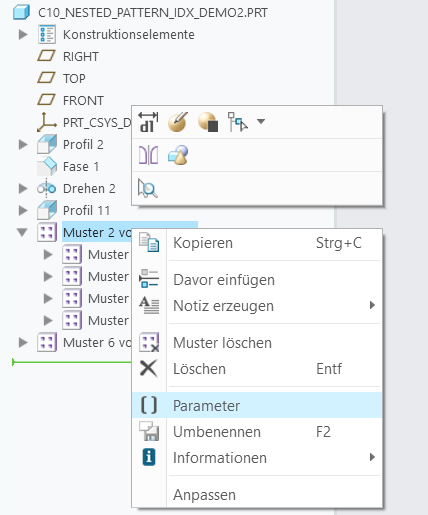

Benutzeroberflächen-Position: Klicken Sie auf >
Muster (Pattern), oder klicken Sie im Modellbaum mit der rechten Maustaste auf ein Muster-KE, und wählen Sie
Parameter (Parameters) aus.
Muster (Pattern), oder klicken Sie im Modellbaum mit der rechten Maustaste auf ein Muster-KE, und wählen Sie Parameter (Parameters) aus.

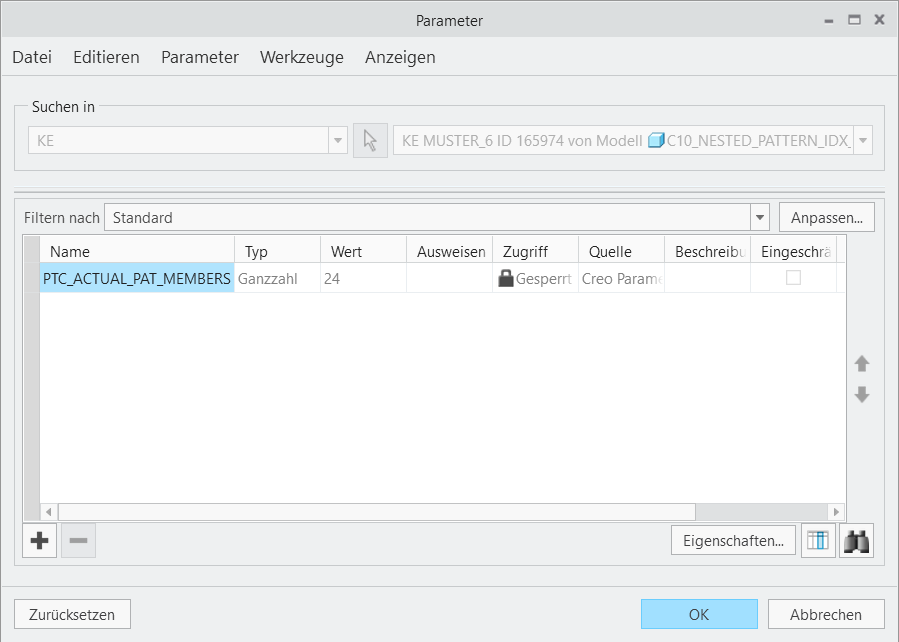

Das Dialogfenster Parameter (Parameters) wird geöffnet.
Beschreibung
Es wurden zwei neue Parameter für Muster-KEs eingeführt, um Zugriff auf die Anzahl der Mustermitglieder zu bieten:
• PTC_ACTUAL_PAT_MEMBERS
Dieser Parameter wird erzeugt, wenn Sie ein Muster erzeugen oder ein Legacy-Modell abrufen, das ein Muster enthält. Er gibt die tatsächliche Anzahl der Mustermitglieder in einem Muster-KE an, mit Ausnahme der ausgelassenen Mustermitglieder. Er gilt für:
◦ Muster-KEs aller Typen
◦ Mustererkennungs-KE
◦ KE mit mehreren Bohrungen, das eine Skizze als Platzierungsreferenz verwendet
• PTC_TOTAL_PAT_MEMBERS
Dieser Parameter gibt die Gesamtanzahl der Mustermitglieder in einem Muster des Musters-KE an, mit Ausnahme der ausgelassenen Mustermitglieder. Er gilt für:
◦ Muster des Musters (zwei Ebenen)
◦ Muster eines KE mit mehreren Bohrungen (zwei Ebenen)
◦ Muster des Musters eines KE mit mehreren Bohrungen (drei Ebenen)
Gilt nicht für Muster von Gruppen. Verwenden Sie für Muster von Gruppen die Mustererkennung, um anzugeben, was gezählt werden soll.
Die Parameter sind Parameter auf KE-Ebene, die zum Musterkopfzeilen-KE gehören. Die Parameter können durch eine Beziehung referenziert werden. Sie können nicht editiert oder gelöscht werden. Die Werte werden nach der Muster-Regenerierung aktualisiert. Sie gelten für alle Mustertypen.
Vorteile
• Einfacher Zugriff auf die Anzahl aktiver Mustervarianten
• Lässt die Parameterangabe der Anzahl aktiver Mustervarianten zu.
Bisher war es schwierig, programmgesteuert auf die tatsächliche Anzahl der Mustermitglieder zuzugreifen.
Weitere Informationen
Tipps: | Keine. |
Einschränkungen: | Keine bekannten Einschränkungen. |
Ersetzt dies vorhandene Funktionalität? | Nein |
Konfigurationsoption für diese Funktionalität: | Keine. |
