Verbesserungen bei der Versatzkette
Creo+
Benutzeroberflächen-Position: Wählen Sie die Befehlsfolge >
Versatz (Offset) >
Kette (Chain).
Versatz (Offset) > Kette (Chain).Beschreibung
Die Benutzeroberflächenlogik in der Versatzkette wurde in mehrfacher Hinsicht verbessert, um die Referenzen-Handhabung und KE-Workflows zu optimieren:
1. Beim Ändern der Versatzkette/Kurve wird der Referenzflächen-Kollektor automatisch gefüllt. Wenn die zuvor ausgewählte Flächenreferenz noch gültig ist, hat sie Priorität und wird nicht mehr überschrieben. Dies gilt für die Optionen
Entlang Fläche (Along Surface) und
Senkrecht zu Fläche (Normal to Surface) und ist auch für externe Referenzketten in Baugruppen aktiviert.
Entlang Fläche (Along Surface) und Senkrecht zu Fläche (Normal to Surface) und ist auch für externe Referenzketten in Baugruppen aktiviert.2. Die Referenzflächen werden überprüft und in den folgenden Situationen ungültig gemacht:
◦ Die ausgewählte Kette liegt nicht auf der Sammelfläche oder dem Körper, die bzw. der die Fläche enthält (wenn die Versatzoption Entlang Fläche (Along Surface) verwendet wird).
Entlang Fläche (Along Surface) verwendet wird).◦ Die ausgewählte Kurve liegt nicht auf der Referenzfläche (wenn die Versatzoption Senkrecht zu Fläche (Normal to Surface) verwendet wird).
Senkrecht zu Fläche (Normal to Surface) verwendet wird).Der Status der Referenzfläche wird deutlicher durch einen roten oder gelben Punkt im Kollektor und durch die Meldung Problem identifizieren (What's wrong) angezeigt.

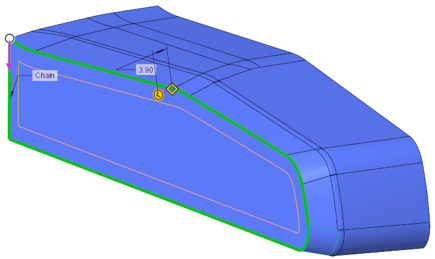

Kette auf einer Fläche versetzen:
 |  |
Bisher wurden Flächenreferenzen bei der Auswahl neuer Kettenreferenzen möglicherweise versehentlich überschrieben.
Vorteile
Erhöhte Benutzerfreundlichkeit durch bessere Referenzen-Handhabung und Hinweise in der Benutzeroberfläche
Weitere Informationen
Tipps: | Keine. |
Einschränkungen: | Keine bekannten Einschränkungen. |
Ersetzt dies vorhandene Funktionalität? | Nein. |
Konfigurationsoption für diese Funktionalität: | Keine. |
