Einschlussvolumen: Zusätzliche Parameter

Creo+

Benutzeroberflächen-Position:

• Wählen Sie in einem Teil die Befehlsfolge Modell (Model) > Flächen (Surfaces) >

Einschussvolumen (Enclosure Volume) > Eigenschaften (Properties).

• Wählen Sie in einer Baugruppe die Befehlsfolge Modell (Model) > Schnitt und Fläche (Cut & Surface) > Fläche (Surface) >

Einschlussvolumen (Enclosure Volume) > Eigenschaften (Properties).

Beschreibung

Das Einschlussvolumen-KE wurde zur Unterstützung von Anwendungsfällen im Zusammenhang mit der Berandungsquaderberechnung verbessert.

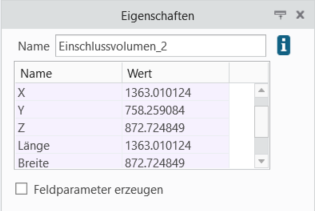

Wenn Sie Feldparameter erzeugen (Create box parameters) auswählen, umfassen die Verbesserungen zusätzliche Parameter im Einschlussvolumen-KE:

• PTC_BBOX_LENGTH, PTC_BBOX_WIDTH, PTC_BBOX_HEIGHT

Stellen die Quaderbemaßungen dar, sortiert von der längsten bis zu kürzesten Bemaßung

• PTC_BBOX_MAX_OFFSET_VALUE

Maximalwert aller linearen Versatzbemaßungen

• PTC_BBOX_IS_UNIFORM_OFFSET

Boolescher Parameter, der angibt, ob ein gleichmäßiger Versatz angewendet wurde

Bisher wurden die Quaderbemaßungen des Einschlussvolumen-KE ohne Informationen zu im KE definierten Versatzmaßen gemeldet.

Vorteile

Optimierte Prozessunterstützung im Zusammenhang mit Berandungsquaderberechnungen für verschiedene Anwendungsfälle, z.B. Optimierung der Verpackung

Weitere Informationen

Tipps:	Keine.
Einschränkungen:	Keine bekannten Einschränkungen.
Ersetzt dies vorhandene Funktionalität?	Nein.
Konfigurationsoption für diese Funktionalität:	Keine.
