Einschlussvolumen: Optimierungsbedingungen
Creo+
Benutzeroberflächen-Position:
• Wählen Sie in einem Teil die Befehlsfolge > >
Einschlussvolumen (Enclosure Volume).
Einschlussvolumen (Enclosure Volume).• Wählen Sie in einer Baugruppe die Befehlsfolge > > > Einschlussvolumen (Enclosure Volume).
Einschlussvolumen (Enclosure Volume).
Videos
Beschreibung
Das Einschlussvolumen-KE wurde zur Unterstützung von Anwendungsfällen im Zusammenhang mit der Berandungsquaderberechnung verbessert.
Die folgenden neuen Funktionen wurden hinzugefügt:
• Zusätzliche Optimierungsbedingung
◦ Möglichkeit, eine Ebene oder planare Fläche (oder allgemein eine senkrechte Orientierung) anzugeben, die die Optimierung so beschränkt, dass eine Seite des resultierenden Berandungsquaders mit dieser Ebene oder Fläche übereinstimmt bzw. senkrecht zur ausgewählten Orientierung ist.
Dies kann hilfreich sein, um den minimalen Berandungsquader leichter zu finden, wenn eine vordefinierte Orientierung vorgegeben ist, z.B. wenn das Modell auf dem Boden steht.
◦ Die x- und y-Bemaßungsparameter können an der ausgewählten Richtungsreferenz ausgerichtet werden.
Bisher hat das Einschlussvolumen-KE keine zusätzlichen Randbedingungen für die Optimierungsberechnung unterstützt.
• Unterstützung von Schablonenteilen
Sie können jetzt erfolgreich ein Einschlussvolumen-KE für ein leeres Teil erzeugen, wenn das Kontrollkästchen Berandungsquader-Geometrie erzeugen (Create box geometry) nicht aktiviert ist und die Feldbemaßungen mit 0 ausgewertet werden. Dies ermöglicht es Ihnen, das Einschlussvolumen-KE in einem Schablonenteil definieren, das keine Volumengeometrie enthält, ohne dass die Regenerierung fehlschlägt.

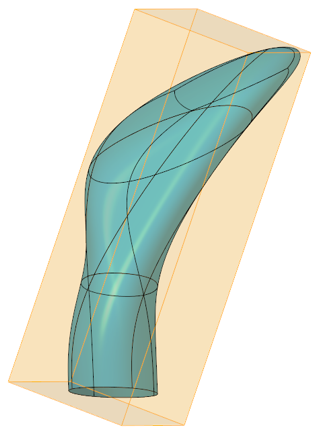

Optimierte Orientierung: | Optimierte Orientierung mit zusätzlicher Orientierungsbedingung: |
 |  |
 | • Die Berechnung des optimierten Berandungsquaders erfolgt in der Regel schneller, wenn eine zusätzliche Randbedingung angegeben wird. • In bestimmten Fällen können parallele Richtungen zu einem leicht abweichenden Berandungsquader-Ergebnis führen. |
Vorteile
Optimierte Prozessunterstützung im Zusammenhang mit Berandungsquaderberechnungen für verschiedene Anwendungsfälle, z.B. Optimierung der Verpackung
Weitere Informationen
Tipps: | Keine. |
Einschränkungen: | Keine bekannten Einschränkungen. |
Ersetzt dies vorhandene Funktionalität? | Nein. |
Konfigurationsoption für diese Funktionalität: | Keine. |
