Einschlussvolumen: In Fußzeile verschieben
Creo+
Benutzeroberflächen-Position:
• Wählen Sie in einem Teil die Befehlsfolge > >
Einschlussvolumen (Enclosure Volume).
Einschlussvolumen (Enclosure Volume).• Wählen Sie in einer Baugruppe die Befehlsfolge > > > Einschlussvolumen (Enclosure Volume).
Einschlussvolumen (Enclosure Volume).Beschreibung
Das Einschlussvolumen-KE wurde zur Unterstützung von Anwendungsfällen im Zusammenhang mit der Berandungsquaderberechnung verbessert. Die folgenden neuen Funktionen wurden hinzugefügt:

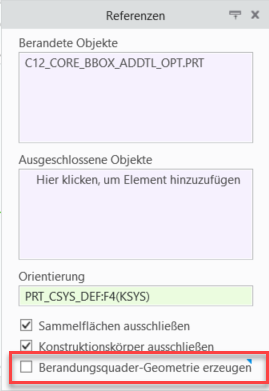

• Die neue Option Berandungsquader-Geometrie erzeugen (Create box geometry) auf der Registerkarte Referenzen (References) steuert, ob Geometrie erzeugt werden soll, die das Einschlussvolumen darstellt.
• Die Möglichkeit, das Einschlussvolumen-KE in die Fußzeile zu verschieben, wurde hinzugefügt.
Das Kontrollkästchen Berandungsquader-Geometrie erzeugen (Create box geometry) darf nicht aktiviert sein, wenn das Einschlussvolumen-KE in die Fußzeile verschoben werden soll.

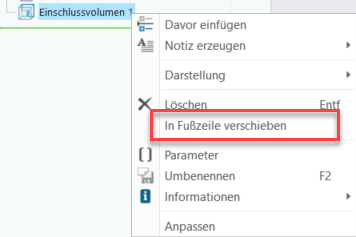

Wenn Sie dann im Modellbaum mit der rechten Maustaste auf das Einschlussvolumen-KE klicken, ist der Befehl In Fußzeile verschieben (Move to footer) verfügbar.
Zuvor konnte das Einschlussvolumen-KE nicht in die Fußzeile verschoben werden.
Vorteile
Optimierte Prozessunterstützung im Zusammenhang mit Berandungsquaderberechnungen für verschiedene Anwendungsfälle, z.B. Optimierung der Verpackung
Weitere Informationen
Tipps: | Keine. |
Einschränkungen: | Keine bekannten Einschränkungen. |
Ersetzt dies vorhandene Funktionalität? | Nein. |
Konfigurationsoption für diese Funktionalität: | Keine. |
