Annäherungsflächen
Creo+
Benutzeroberflächen-Position: Klicken Sie auf > >
Flächen annähern (Approximate Surfaces).
Flächen annähern (Approximate Surfaces).Videos
Beschreibung

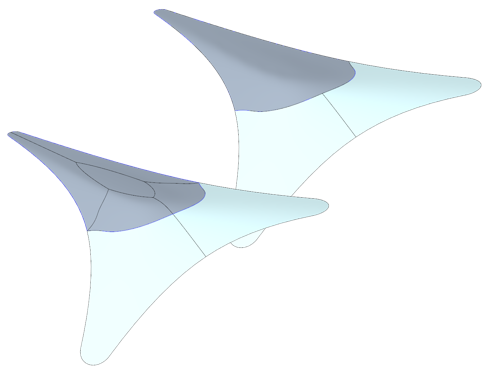

In Creo+ gibt es eine neue Möglichkeit, eine Einzelfläche ausgewählter Flächen mit einer einzelnen Annäherungsfläche anzunähern. Dies kann hilfreich sein, wenn Geometrie in Anwendungsfällen einer Reparatur verfeinert werden muss, einschließlich Flächenvereinfachung durch Verringerung der Anzahl von Flächen, oder Reparatur des Ergebnisses von Versatzflächen mit Singularitäten. Zuvor war es nicht möglich, mehrere Flächen mit einer einzigen Fläche anzunähern.
Sie können zwischen drei Anbindungsoptionen wählen:
•
Ersetzen (Replace), die Standardanbindung zur optimalen Unterstützung der genannten Anwendungsfälle
Ersetzen (Replace), die Standardanbindung zur optimalen Unterstützung der genannten Anwendungsfälle•
Kopieren und Trimmen (Copy and Trim)
Kopieren und Trimmen (Copy and Trim)•
Ungetrimmte kopieren (Copy Untrimmed)
Ungetrimmte kopieren (Copy Untrimmed)Zusätzliche Optionen betreffen die Verbindungen zu benachbarten Flächen, wobei Sie zwischen der Bedingung G0 (Position) (G0 (Position)) und der Bedingung G1 (Tangentialität) (G1 (Tangency)), bei der die Tangentialität beibehalten wird, wählen können. Die Tangentialbedingung kann relativ zu Flächen, die
Nachbarn (Neighbors) sind (gilt nur für Kanten, die mit tangential angrenzenden Flächen verbunden sind), oder relativ zu
Referenzen (References), der ausgewählten ursprünglichen Fläche selbst, berechnet werden.
Nachbarn (Neighbors) sind (gilt nur für Kanten, die mit tangential angrenzenden Flächen verbunden sind), oder relativ zu Referenzen (References), der ausgewählten ursprünglichen Fläche selbst, berechnet werden.Sie können versuchen, eine Annäherung mit der Bedingung "G1 (Tangentialität)" (G1 (Tangency)) durchzuführen und dennoch ein erfolgreiches KE zu erzeugen, auch wenn die Tangentialbedingung nicht erfüllt werden kann, indem Sie die Einstellung für Handhabung von Verbindungen (Connection Handling) von
Streng (Strict) in
Entspannt (Relaxed) ändern. In diesem Fall werden geometrische Prüfungen für das KE generiert.
Streng (Strict) in Entspannt (Relaxed) ändern. In diesem Fall werden geometrische Prüfungen für das KE generiert.Zusätzliche Steuerungsoptionen umfassen:
• Annäherungsumfang (Approximation scope) – Annäherung basierend auf "Innen" (Interior) und "Berandung" (Boundary), oder Erzeugen einer n-seitigen Einzelfläche nur basierend auf Berandung
• Ausgeschlossene Kanten (Excluded edges) – Innere Kanten/Schleifen sind von den Verbindungsanforderungen ausgeschlossen
Vorteile
• Höhere Flexibilität bei der Konstruktion
• Verfeinerung der Geometrie in Anwendungsfällen der Reparatur beim Importieren, z.B. Flächenvereinfachung durch Verringerung der Anzahl von Flächen
• Reparatur des Ergebnisses von Versatzflächen, die Singularitäten enthalten
Weitere Informationen
Tipps: | Keine. |
Einschränkungen: | Es wird nicht empfohlen, Flächen anzunähern, die nicht verbundene Flächenbereiche/-konturen enthalten. |
Ersetzt dies vorhandene Funktionalität? | Nein. |
Konfigurationsoption für diese Funktionalität: | Keine. |
