Kurvenbasierte Rosetten
Creo+
Benutzeroberflächen-Position: In der Verbundumgebung:
1. Klicken Sie auf

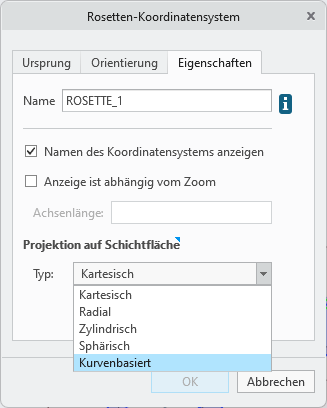

Rosette (Rosette). Das Dialogfenster Rosetten-Koordinatensystem (Rosette Coordinate System) wird geöffnet.
Rosette (Rosette). Das Dialogfenster Rosetten-Koordinatensystem (Rosette Coordinate System) wird geöffnet.2. Wählen Sie die Registerkarte Eigenschaften (Properties) aus.
3. Wählen Sie im Feld Typ (Type) die Option Kurvenbasiert (Curve-based) aus.
4. Legen Sie im Kollektor Kurve (Curve) eine Kurve fest.
Beschreibung
Sie können jetzt ein Rosetten-KE mit dem Rosettentyp Kurvenbasiert (Curve-based) erzeugen. Das ermöglicht es Ihnen, eine Kurve als Referenz zum Definieren des Orientierungswinkels auf der Schichtgeometrie zu verwenden.

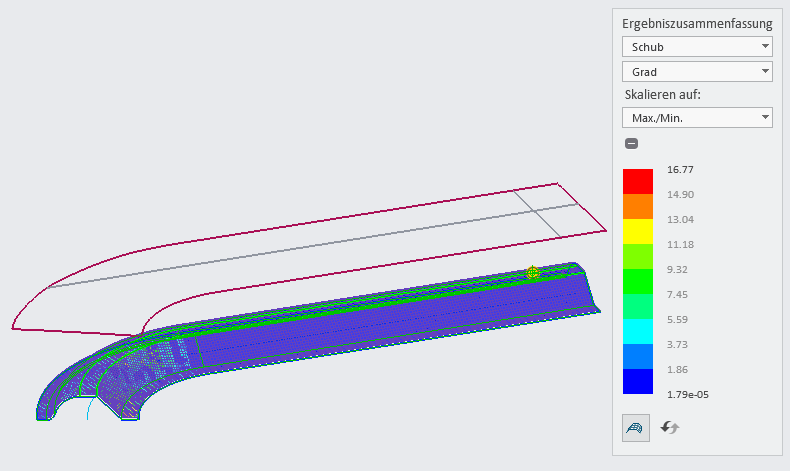

Die Drapierungssimulation wurde weiter verfeinert und kann jetzt kurvenbasierte Rosetten bei der Bestimmung der Drapierungsrichtung sowie der Auswertung der Orientierungsergebnisse einbeziehen, sowohl in Längs- als auch in Querrichtung.
Kurvenbasierte Rosetten können in ein Analysemodell exportiert werden, wenn das Analysemodell in das Format HDF5 exportiert wird.
Vorteile
Diese Verbesserung erhöht die Produktivität dank einfacherer und besserer Drapierungsergebnisse für bestimmte Schichtformen, die kurvenbasierte Rosetten für die Drapierungssimulation erfordern.
Weitere Informationen
Tipps: | Keine. |
Einschränkungen: | • Kurvenbasierte Rosetten werden in Creo Simulate nicht unterstützt. • Kurvenbasierte Rosetten können nicht in ein Analysemodell exportiert werden, wenn das Analysemodell in das Format NAS exportiert wird. |
Ersetzt dies vorhandene Funktionalität? | Nein. |
Konfigurationsoption für diese Funktionalität: | Keine. |
