Verbesserte Visualisierung von Durchdringungsergebnissen
Creo+
Benutzeroberflächen-Position: >
Videos
Beschreibung
Beim Visualisieren von Durchdringungsbereichen können Sie jetzt Farben entfernen und nur die sich durchdringenden Teile isolieren.
Die Optimierungen umfassen:
• Besserer Zugriff auf die Steuerung zum Ausblenden zugewiesener Modellfarben.
◦ Modellfarben (Model Colors) ist jetzt standardmäßig auf der Registerkarte Ansicht (View) verfügbar.
◦ Verbesserte Sichtbarkeit von Durchdringungsbereichen.

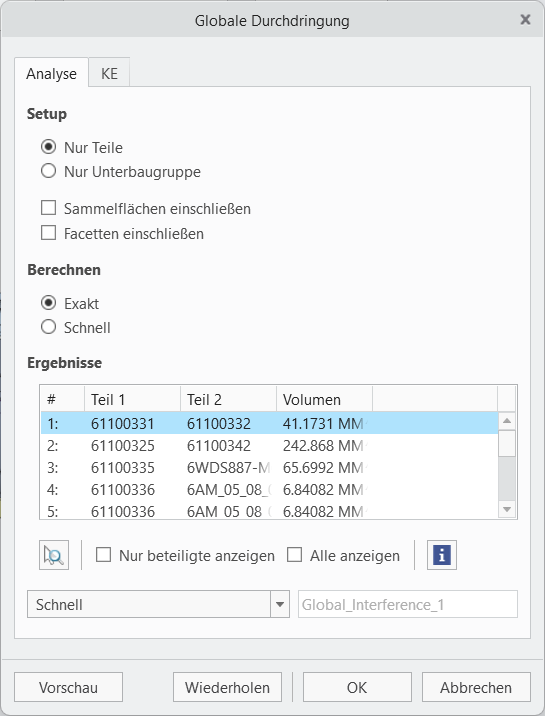

• Eine neue Option zum Zoomen auf das Durchdringungsvolumen. Wählen Sie diese Option im Kontextmenü oder im Dialogfenster Globale Durchdringung (Global Interference) aus.

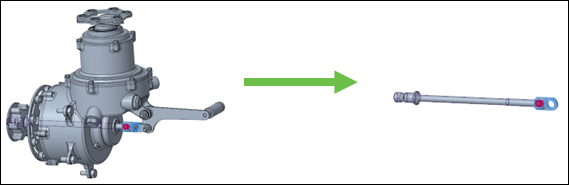

• Eine neue Option zum Isolieren beteiligter Modelle. Sie können nur die Komponenten isolieren, die an der Durchdringung beteiligt sind. Aktivieren Sie das Kontrollkästchen im Dialogfenster Globale Durchdringung (Global Interference).
Vorteile
• Verbesserte Sichtbarkeit von Durchdringungsbereichen, wodurch Probleme schneller identifiziert werden können
• Einfachere Visualisierung des Durchdringungsvolumens zur Unterstützung einer effizienteren Analyse
Weitere Informationen
Tipps: | Keine. |
Einschränkungen: | Keine bekannten Einschränkungen. |
Ersetzt dies vorhandene Funktionalität? | Nein. |
Konfigurationsoption für diese Funktionalität: | Keine. |
