Verbesserungen der Benutzerfreundlichkeit von Leistungsberichten
Creo+
Benutzeroberflächen-Position: Klicken Sie auf > >
Leistungsbericht (Performance Report).
Leistungsbericht (Performance Report).Beschreibung
Zu den neuen Verbesserungen gehören mehr Details im Regenerierungsbericht und eine bessere Benutzerfreundlichkeit, einschließlich:
• Übersichtlichere Startseite.
• Das Dialogfenster Leistungsbericht (Performance Report) blockiert nicht länger die Auswahl von Modellbaumobjekten.
• Vorbereitung der Regenerierung (Regeneration Preparation) wurde im Bericht durch die Knoten Verschiedenes (Miscellaneous) und Andere Elemente (Other Items) ersetzt.
◦ Verschiedenes (Miscellaneous) – Stellt regenerierungsbezogene Zeit dar, die nicht von bestimmten Objekten berücksichtigt wird.
◦ Andere Elemente (Other Items) – Umfasst die Regenerierungszeiten der folgenden Elemente für jede Komponente: Beziehungen, Pro/Program, Familientabellen, Baugruppenschnitte, flexible Komponenten und Mechanismus.
• Es wurde eine neue Spalte mit der Angabe des Besitzermodell-Pfads zur flachen Liste hinzugefügt.
• Auf den Registerkarten Nach Struktur (By Structure) und Flache Liste (Flat List) wird jetzt ein einheitliches Verfahren zur Objektauswahl verwendet.

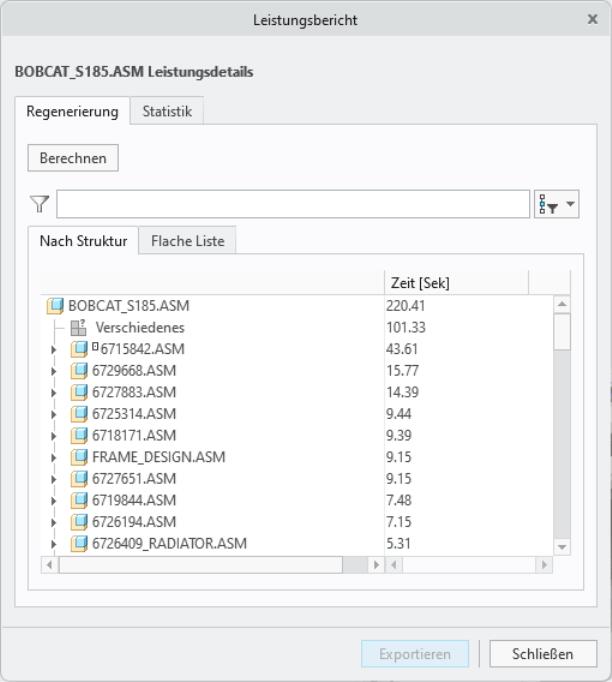

Die Registerkarte Nach Struktur (By Structure) ist in der folgenden Abbildung dargestellt.

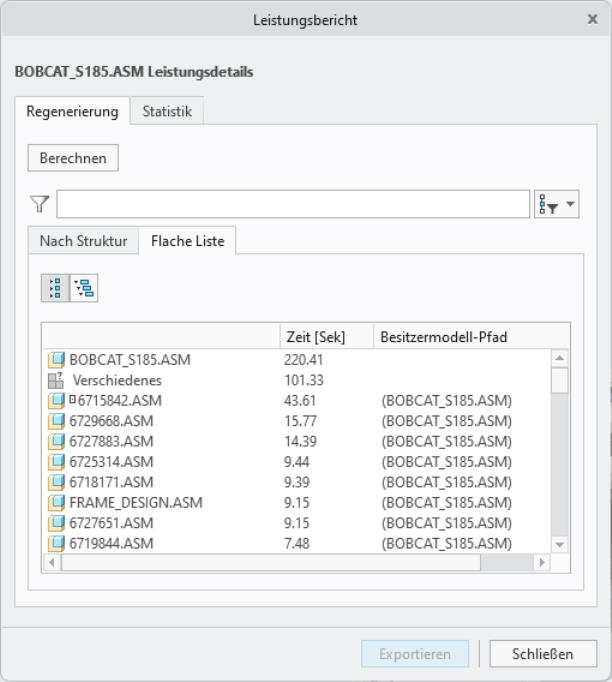

Die Registerkarte Flache Liste (Flat List) ist in der folgenden Abbildung dargestellt.
• Die Suche ist eher an der Modellbaumsuche ausgerichtet und ermöglicht das Hervorheben und Filtern der Liste.

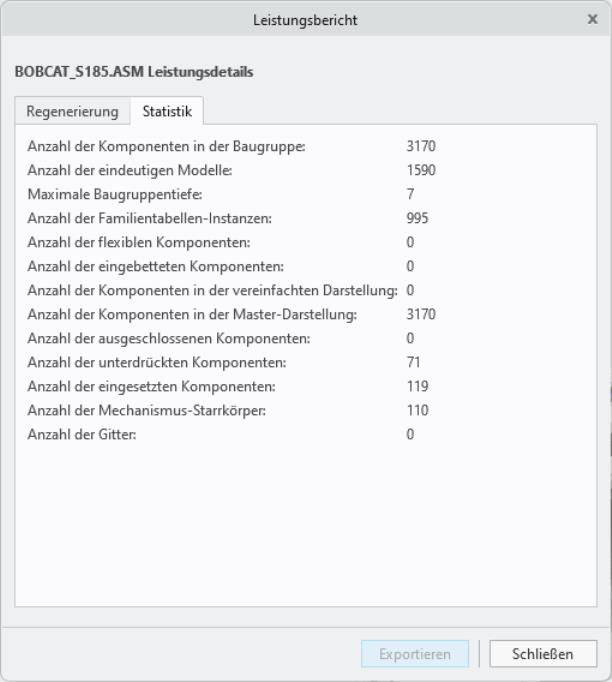

• Die Registerkarte Statistik (Statistics) enthält die Anzahl der Funktionen, wie in der Abbildung unten dargestellt.
Vorteile
Mit dem verbesserten Leistungsbericht-Tool können Sie die Regenerierungsleistung eines Modells besser bewerten und potenzielle Engpässe in einer Konstruktion einfacher und präziser finden.
Weitere Informationen
Tipps: | Keine. |
Einschränkungen: | • Regenerierungszeiten sind systemabhängig und variieren in Abhängigkeit von anderen laufenden Prozessen. • Mehrere Vorkommen derselben Komponente werden zur Gesamtmenge der jeweiligen Baugruppe hinzuaddiert. Dies kann zu einem ungenauen Ergebnis für den Regenerierungsbericht dieser Baugruppe führen. • Vereinfachte Darstellungen werden nicht vollständig unterstützt. • Mechanism Baugruppen werden erst regeneriert, wenn eine Änderung an der Baugruppe vorgenommen wird. |
Ersetzt dies vorhandene Funktionalität? | Nein. |
Konfigurationsoption für diese Funktionalität: | Keine. |
