Multikörper-Unterstützung in Schrumpfverpackungs-KEs
Creo+
Benutzeroberflächen-Position: Klicken Sie auf >
Schrumpfverpackung (Shrinkwrap).
Schrumpfverpackung (Shrinkwrap).Videos
Beschreibung

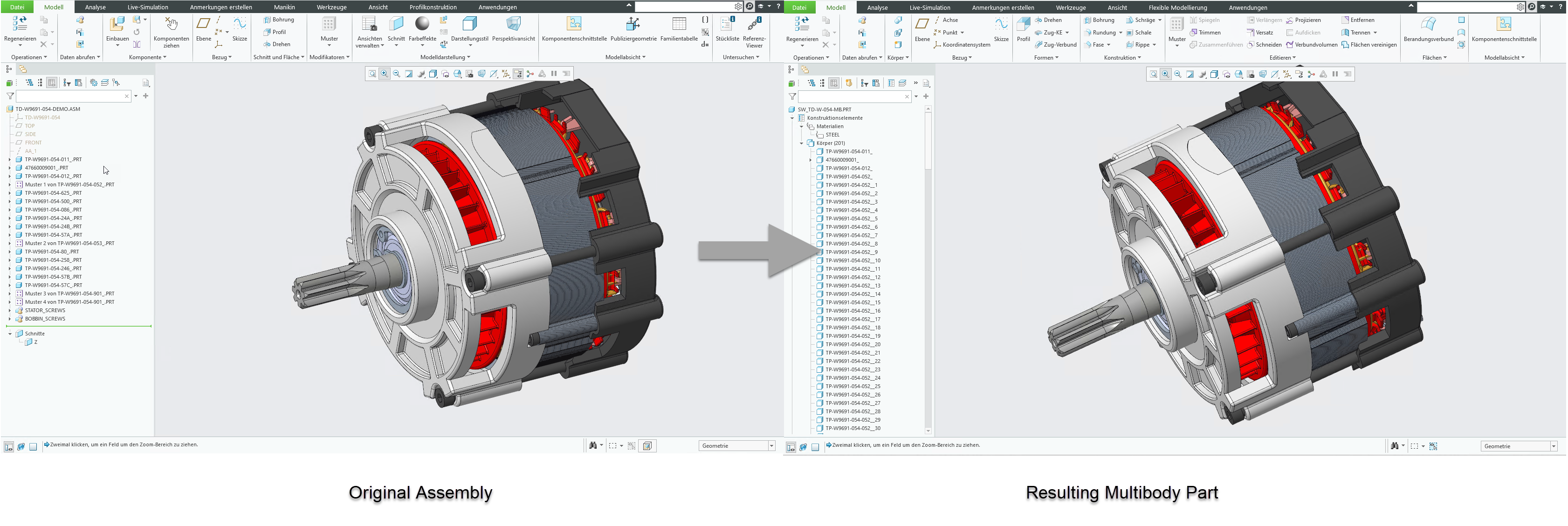

Wenn Sie Schrumpfverpackungs-KEs in Creo 11 erzeugen, können Sie jetzt Körper aus der Quellbaugruppe sammeln, um sie dem Zielteil hinzuzufügen. Mit der Option Alle Volumengeometrie automatisch sammeln (Autocollect all solid geometry) können Sie jetzt Volumenkörper als resultierenden Geometrietyp sammeln. Die folgenden Kopiermethoden sind verfügbar, wenn es sich bei der resultierenden Geometrie um Körper handelt:
• Alle Körper als separate Objekte aus dem Quellteil in das Zielteil kopieren.
Der Name, das Material, die Parameter und das Konstruktionsattribut des resultierenden Körpers werden für jeden Körper übertragen.
• Alle Körper aus demselben Quellteil zusammenführen. Jeder resultierende Körper stellt die Volumengeometrie eines Quellteils dar.
Der Name des resultierenden Körpers ist der Name des Quellteils. Material, Parameter- und Konstruktionsattribute werden aus dem ersten Körper in das Quellteil übertragen.
• Alle Körper aus allen Quellteilen zusammenführen.
Die resultierende Geometrie wird einem Körper hinzugefügt. Die Registerkarte Körperoptionen (Body Options) wird verfügbar, um die resultierende Geometrie einem vorhandenen Körper hinzuzufügen oder einen neuen Körper zu erzeugen.
In Situationen, in denen Körper nicht zusammengeführt werden können, können Sie ein KE erfolgreich erzeugen, wenn Sie das Kontrollkästchen Als separate Objekte belassen, falls Operation fehlschlägt (Leave as separate objects if operation fails) aktivieren.
Legacy-Schrumpfverpackungs-KEs werden wie zuvor regeneriert und beim Editieren ihrer Definition auf die neue Version aktualisiert.
Vorteile
Schnellere und einfachere Auswahl von Teile- und Baugruppengeometrie zum Erzeugen vereinfachter Modelle, Arbeitsräume oder Konzeptkonstruktionen
Weitere Informationen
Tipps: | Keine. |
Einschränkungen: | Eine Zusammenführung innerhalb der Schrumpfverpackungsoperationen kann fehlschlagen, insbesondere wenn Teile mit unterschiedlichen Modellgenauigkeiten definiert sind. |
Ersetzt dies vorhandene Funktionalität? | Nein |
Konfigurationsoption für diese Funktionalität: | Keine. |
