Benutzeroberflächen-Position: Klicken Sie auf Modell (Model) > Bezug (Datum) > Referenz (Reference). Das Geometriesuche-Tool wird verfügbar und ermöglicht die Auswahl von Referenzen und das Erzeugen von Suchabfragen.

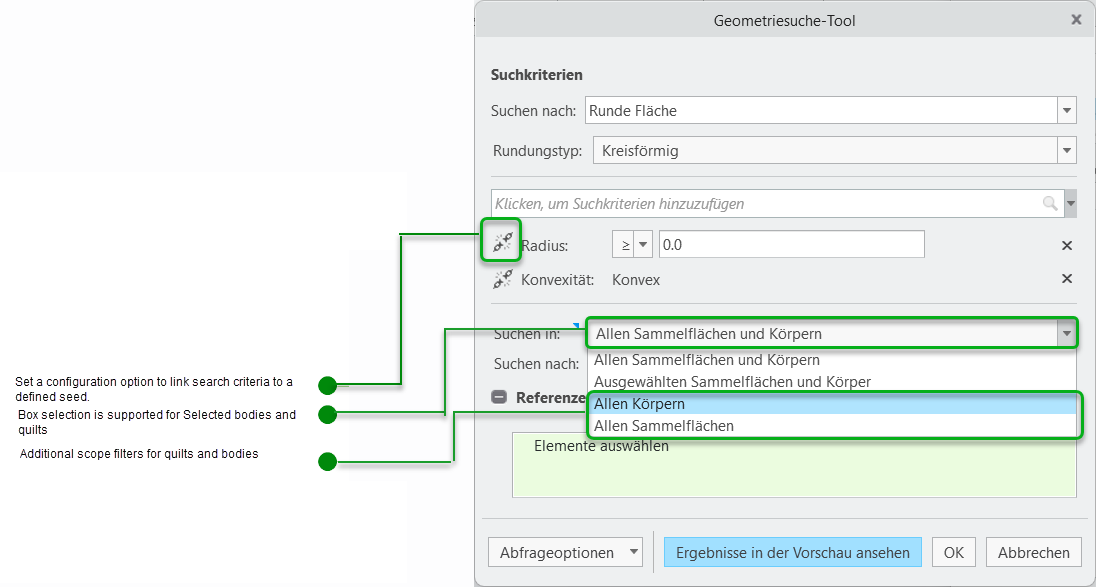

Das Geometriesuche-Tool ist jetzt im Baugruppenkontext verfügbar, wenn Sie von einem Bezugsreferenz-KE auf Baugruppenebene aus auf es zugreifen. Auf diese Weise können Sie eine Geometriesuche nach Flächen über mehrere Modelle hinweg durchführen. Der Suchumfang liegt innerhalb der Baugruppe, zu der das Bezugsreferenz-KE gehört. Die Suche kann als Abfrage im Bezugsreferenz-KE auf Baugruppenebene gespeichert werden. Die neue Konfigurationsoption geometry_search_tool_link ermöglicht es, Suchkriterien standardmäßig mit einem definierten Seed zu verknüpfen. Die Option Suchen in (Search in) wurde verbessert und enthält nun zwei weitere Elemente: Allen Sammelflächen (All quilts) und Allen Körpern (All bodies), zum Suchen innerhalb von Sammelflächen bzw. Körpern. Für die Option Ausgewählten Sammelflächen und Körpern (Selected quilts and bodies) wird die Feldauswahl unterstützt.

Einfache und effiziente Erfassung und Definition semantischer Flächenreferenzen für Anmerkungen auf Baugruppenebene und PMI basierend auf geometriebezogenen Suchabfragen.
