Bolzen und Vorspannungen in Creo Ansys Simulation mustern
Creo+
Benutzeroberflächen-Position: Erzeugen Sie ein einzelnes Verbindungselement in Creo Ansys Simulation. Wählen Sie das Verbindungselement aus dem Modellbaum aus, klicken Sie mit der rechten Maustaste, und wählen Sie
("Muster" (Pattern)) aus.
("Muster" (Pattern)) aus.
Videos
Beschreibung
Diese Änderung ermöglicht ein konsistentes Mustern für Bolzen und Vorspannungen. Bolzenmuster verwenden ein Referenzmuster, das assoziativ zu den Bohrungen ist, in denen die Bolzen platziert werden.

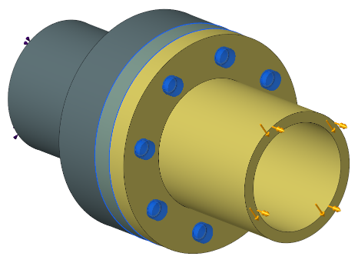

Das erzeugte Bolzenmuster ist im Modellbaum verfügbar, wie in der folgenden Abbildung gezeigt:
Das Vorspannungsmuster ist assoziativ zu den Bolzen. Taster sind für das gesamte Muster vorhanden. Wenn einzelne Ergebnisse für Bolzen erforderlich sind, müssen Sie die Bolzen einzeln erzeugen.
Vorteile
Diese Verbesserung bietet die folgenden Vorteile:
• Große Zeitersparnis beim Definieren großer Bolzenmuster
• Schnell und einfach zu verwenden
• Mustern ist für alle Creo Anwendungen konsistent
Weitere Informationen
Tipps: | Keine. |
Einschränkungen: | Keine bekannten Einschränkungen. |
Ersetzt dies vorhandene Funktionalität? | Nein. |
Konfigurationsoption für diese Funktionalität: | Keine. |
