Gitter: Implizite Balkengitter und Schalen
Creo+
Benutzeroberflächen-Position: Klicken Sie auf Modell (Model) > Konstruktion (Engineering) > Gitter (Lattice) > Darstellung (Representation) > Implizit (Implicit).
Klicken Sie für die Schale auf Gitterbereich (Lattice Region) > Körper durch Gitter ersetzen (Replace body with lattice) > Schale erzeugen (Create shell) > Schalendarstellung (Shell representation) > Implizit (Implicit).
Klicken Sie für die Verbundgröße auf Zellenfüllung (Cell Fill) > Verbundgröße (Blend size).
Videos
Sehen Sie sich das Video im Learning Connector an.
Beschreibung
In CreoCreo+ können Sie jetzt implizite Balkengitter und Schalen erzeugen. Dies ist eine alternative Methode, um Balkengitter zu erzeugen, ein Objekt zu schalen und alle zu einem druckbaren 3D-Objekt zusammenzuführen.
• Die internen Schnittstellen zwischen den Balken können verbunden werden.

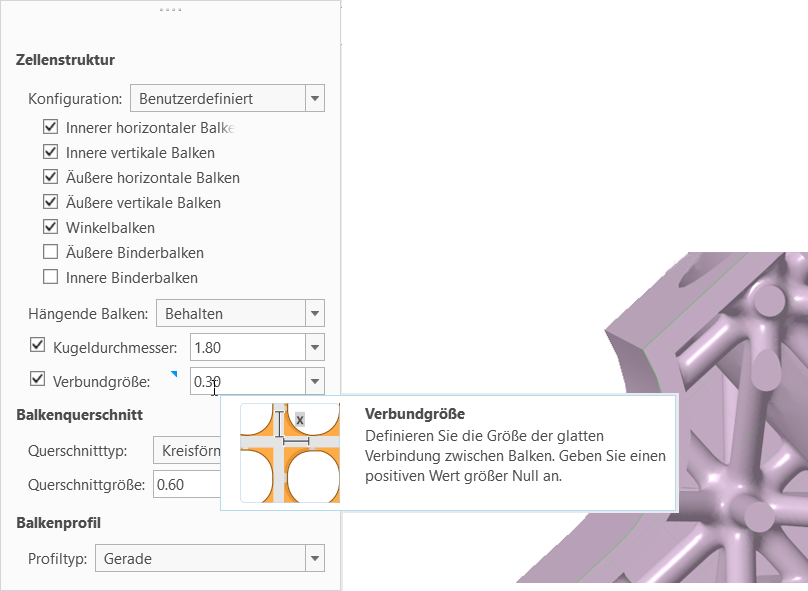

Glatter Übergang zwischen Balken mit implizitem Gitter
• Die Schnittstelle zwischen dem Gitter und der Schale kann verbunden werden.

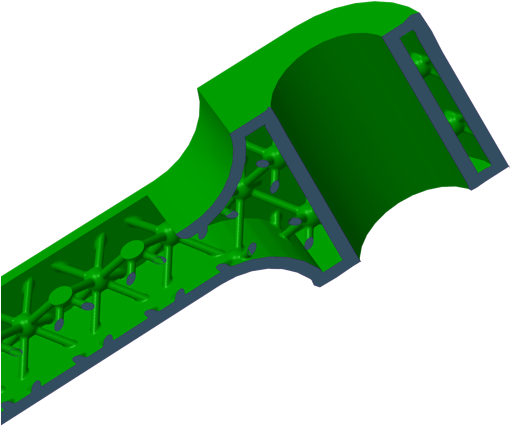

Glatter Verbund zwischen Gitter und Schale mit implizitem Gitter
Vorteile
Konstante Verschalungsfunktion, Verbundfähigkeit des Gitters mit der Schale
Weitere Informationen
Tipps:
Keine.
Einschränkungen:
Kanten und Flächen, die aus impliziter Geometrie generiert wurden, können nicht als Referenzelemente für nachgeschaltete KEs verwendet werden.
Ersetzt dies vorhandene Funktionalität?
Nein.
Konfigurationsoption für diese Funktionalität:
Keine.
