Ffowcs Williams Hawkings-Modellsimulation: Übung 4 – Simulation durchführen
Eine transiente Simulation wird für das FWH-Modell anhand der folgenden Schritte ausgeführt.
Simulationsresiduen
1. Wählen Sie im Flow Analysis Baum unter Physik (Physics) die Option Allgemein (Common) aus.
2. Legen Sie in der Eigenschaftenkonsole auf der Registerkarte Modell (Model) Werte für die Optionen wie unten aufgelistet fest:
a. Anzahl der Durchläufe (Number of Iterations) – 15
b. Zeitdefinition (Time Definition) – Transient (Transient)
c. Zeitdefinition (Time Definition) – Rotationssystem (Rotating System)
d. Anzahl der Umdrehungen (Number of Revolutions) – 2
e. Zeitschritte pro Umdrehung (Time Steps per Revolution) – 120
f. Drehzahl (Rotational Speed) – 5100 rpm
g. Ergebnis-Speicherhäufigkeit (Result Saving Frequency) – 120
3. Klicken Sie in der Gruppe Projekt (Project) auf
Ergebnisse laden (Load Results), um das stationäre Ergebnis zu laden. Das Dialogfenster Öffnen (Open) wird geöffnet.
Ergebnisse laden (Load Results), um das stationäre Ergebnis zu laden. Das Dialogfenster Öffnen (Open) wird geöffnet.4. Wählen Sie die Datei PROPELLER_Project 1.sres aus, und klicken Sie auf Öffnen (Open).
5. Klicken Sie in der Gruppe "Ausführen" (Run) auf
Mit Lösung beginnen (Start from Solution), um die Simulation von der Lösung aus zu beginnen.
Mit Lösung beginnen (Start from Solution), um die Simulation von der Lösung aus zu beginnen.6. Klicken Sie auf
Ausführen (Run), um die Simulation zu starten.
Ausführen (Run), um die Simulation zu starten.7. Klicken Sie auf

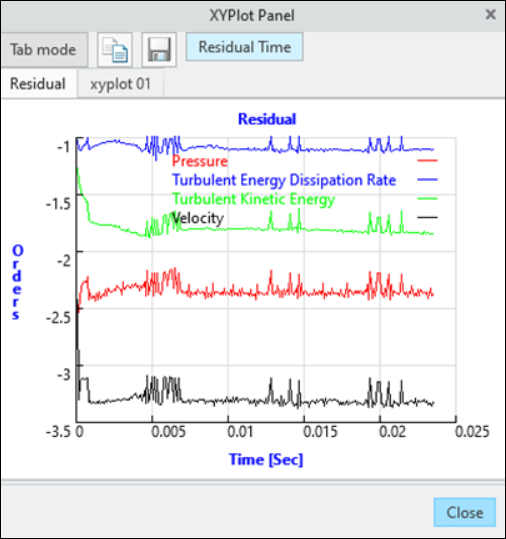

XY-Plot-Bereich (XYPlot Panel), um die Residuen für die transiente Simulation anzuzeigen.
XY-Plot-Bereich (XYPlot Panel), um die Residuen für die transiente Simulation anzuzeigen.8. Klicken Sie auf OK (OK), wenn die Simulation abgeschlossen ist.
 | Das Standard-Konvergenzkriterium ist 0.1 für Simulationen des Typs "Transient" (Transient). Wenn die Residuen für alle Variablen um eine Ordnung fallen oder die maximale Anzahl der Iterationen erreicht ist, wird die Simulation mit dem nächsten Zeitschritt fortgesetzt. |
