Ffowcs Williams Hawkings-Modellsimulation: Übung 3 – Überwachungspunkte erzeugen
So erzeugen Sie einen Überwachungspunkt
1. Erzeugen Sie einen Überwachungspunkt, indem Sie in der Multifunktionsleiste Flow Analysis (Flow Analysis) in der Gruppe Post-Processing (Post-processing) die Option Überwachungspunkte (Monitor Points) auswählen.
2. Wählen Sie in Ergebnisse (Results) unter Überwachungspunkte (Monitoring Points) die Option Point 01 aus.
3. Legen Sie in der Eigenschaftenkonsole auf der Registerkarte Modell (Model) Werte für die Optionen wie unten aufgelistet fest:
◦ Position (Position) – -0.0225, 0.1, 0.2 meters
◦ Schallempfänger (Acoustic Receiver) – Ja (Yes)
4. Erzeugen Sie einen Überwachungspunkt, indem Sie in der Multifunktionsleiste Flow Analysis (Flow Analysis) in der Gruppe Post-Processing (Post-processing) die Option Überwachungspunkte (Monitor Points) auswählen.
5. Wählen Sie in Ergebnisse (Results) unter Überwachungspunkte (Monitoring Points) die Option Point 02 aus.
6. Legen Sie in der Eigenschaftenkonsole auf der Registerkarte Modell (Model) Werte für die Optionen wie unten aufgelistet fest:
◦ Position (Position) – -0.0125, 0.05, 0.075 meters
◦ Schallempfänger (Acoustic Receiver) – Ja (Yes)

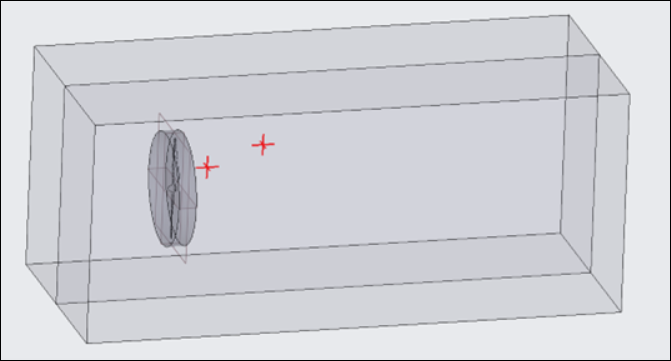

7. Klicken Sie in der Funktionskonsole auf Ansichtseigenschaften ein-/ausschalten (Turn on/off view properties), und wählen Sie Alle Flächen anzeigen (Show all surfaces) in der Liste aus. Der Überwachungspunkt wird wie in der nachfolgenden Abbildung dargestellt.
Überwachungspunkt
 | Vor der Simulation werden Überwachungspunkte erzeugt, um den Schalldruckpegel an bestimmten Positionen zu messen. |
