Externer Fluss mit Leckverschluss: Übung 2 – Netz vorbereiten
Es wird ein externer Berandungsquader mit einer verfeinerten Netzzone um den Lkw herum erzeugt, um den externen Fluss zu berechnen.
1. Wählen Sie im Flow Analysis Baum Domänen (Domains) aus.
2. Wählen Sie in der Eigenschaftenkonsole auf der Registerkarte
Netz (Mesh) im Baum
Creo Flow Analysis (Creo Flow Analysis) die Option
Außenvolumen (Exterior Volumes) unter
Netzposition (Mesh Location) aus.
3. Wählen Sie Ungleichmäßig (Nonuniform) für die Dropdown-Liste Berandungsquader-Ränder (Bounding Box Margins) aus, und geben Sie die Werte wie folgt ein:
◦ Mindestgröße der Seite (Minimum Side Sizes) – 0.3, 0, 1.5
◦ Maximale Größe der Seite (Maximum Side Sizes) – 2.0, 1.2, 1.5
4. Geben Sie 0.0005 in Minimale Zellengröße (Minimum Cell Size) ein.
5. Wählen Sie Verfeinerung für Quaderzone (Box Zone Refinement) unter Optionen für Zone verfeinern (Refine Zone Options) aus, und geben Sie die folgenden Parameter an:
◦ Zellengröße (Cell Size) – 0.005
◦ Erste Ecke (First Corner) – -9.0, -1.0, -1.5
◦ Diagonale Ecke (Diagonal Corner) – 11.0, 4.0, 1.5
6. Wählen Sie Erweiterter Modus (Extended Mode) unter Setup-Optionen (Setup Options) aus und dann Kombiniert mit Einzelflächen (Combined with Patches) unter Optionen für Unter-KE (Sub-feature Options).
7. Klicken Sie auf
Netz generieren (Generate Mesh), um das Netz um den Lkw zu erzeugen.
8. Klicken Sie in der Gruppe
Post-Processing (Post-processing) auf
Schnittansicht (Section View).
9. Die Eigenschaften für Section 01 werden angezeigt. Legen Sie Werte für die Optionen wie unten aufgeführt fest:
◦ Typ (Type) – Ebene Z (Plane Z)
◦ Beliebige Ebene (Arbitrary Plane) – 0

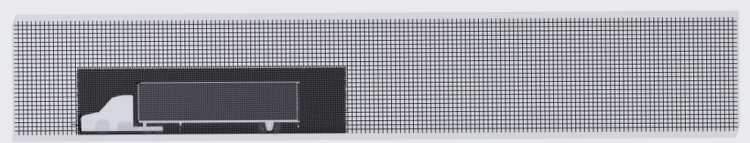

10. Legen Sie in der Eigenschaftenkonsole auf der Registerkarte Ansicht (View) für Raster (Grid) die Option Ja (Yes) fest. Das Netz für den Schnitt wird angezeigt, wie in der Abbildung unten dargestellt. Das Netz entweicht aufgrund von Bohrungen in der Geometrie in das Innere des Anhängers.
Außenvolumen-Netz um den Lkw
