Externer Fluss mit Leckverschluss: Übung 3 – Lecks erkennen und schließen
Zum Schließen von Lecks muss der Leckpfad identifiziert werden. Zu diesem Zweck wird die Operation "Abdichtung von Lecks" (Leak Closure (SEALS)) verwendet:
1. Klicken Sie im Überlaufmenü Operationen (Operations) auf Abdichtung von Lecks (Leak Closure (SEALS)). Die Registerkarte Abdichtung von Lecks (Leak Closure (SEALS)) wird angezeigt.
2. Klicken Sie auf Innen (Inside). Wählen Sie "Punkte" (Points) unter Innendefinition (Inside Definition) aus.
3. Klicken Sie auf die Schaltfläche, um einen Überwachungspunkt (Monitor Point) hinzuzufügen. Das Dialogfenster Point Properties wird angezeigt. Geben Sie die folgenden Werte an, um einen Punkt innerhalb des Anhängers zu erzeugen.
◦ Position (Position) – 1, 2, 0 Meter
4. Klicken Sie auf OK (OK). Punkt 01 (Point 01) wird unter Innendefinition (Inside Definition) hinzugefügt.
5. Klicken Sie auf Leck suchen (Find Leakage), um die Lecks zwischen Anhänger und externen Fluidbereichen zu identifizieren. Der Fluidbereich im Inneren des Anhängers wird rot dargestellt.
6. Wählen Sie in der Dropdown-Liste Darstellen (Display) die Option Lecks (Leaks) aus, um die Leckstellen mit einem blauen Umriss darzustellen.
7. Geben Sie unter Position (Position) den Wert 0.5 an.
8. Klicken Sie auf Leck schließen (Close Leakage), um das Fluidvolumen in zwei Teile zu teilen.
9. Unter > im Baum Flow Analysis (Flow Analysis) ist das Volumen WHOLE_MESH_1 das externe Fluidvolumen.
10. Wählen Sie unter > im Baum Flow Analysis (Flow Analysis) das Element Section 01 aus, um den Schnitt anzuzeigen. Das ausgetretene Fluidvolumen im Anhänger wird nun aus dem Netz entfernt.

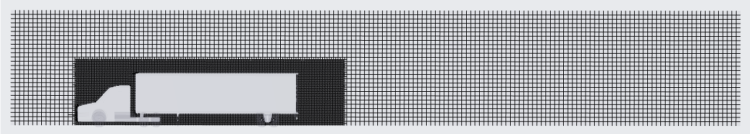

Externer Fluss mit Leckverschluss
