ISO-Toleranztabellen verwenden
Linearbemaßungen
Wenn das Kontrollkästchen ISO-Toleranztabellen verwenden (Use ISO tolerance tables) im Dialogfenster Optionen (Options) aktiviert ist, verwendet EZ Tolerance Analysis ISO-Toleranztabellen, um Standardtoleranzen zu Linearbemaßungen zuzuweisen.
Standardtoleranzen für Linearbemaßungen werden aus der Toleranztabelle für allgemeine Bemaßungen abgeleitet. Die angewendete Toleranz hängt von Folgendem ab:
• Der Eigenschaft "Modellklasse" (Model Class) des Modells
• Der Nenngröße der Bemaßung
Standardtoleranzen werden bestimmt, wenn Sie einen neuen Stapel erzeugen oder wenn ein vorhandener Stapel nach dem Hinzufügen oder Entfernen von KEs aktualisiert wird.
So aktivieren Sie ISO-Toleranztabellen für Linearbemaßungen:
1. Klicken Sie auf der Registerkarte EZ Tolerance (EZ Tolerance) auf Optionen (Options). Das Dialogfenster Optionen (Options) wird angezeigt.
2. Aktivieren Sie das Kontrollkästchen ISO-Toleranztabellen verwenden (Use ISO tolerance tables) aus.
3. Klicken Sie auf OK (OK).
Wenn Sie eine Standardtoleranz für eine lineare Bemaßung überschreiben möchten, klicken Sie auf den Toleranzwert neben der Bemaßung in der Stapeltabelle, und geben Sie dann einen neuen Wert im Dialogfenster Toleranz editieren (Edit Tolerance) an.
Bohrungs- und Wellenbemaßungen
Sie können ISO-Toleranztabellen verwenden, um Standardtoleranzen für die Durchmesser-Bemaßungen von Bohrungs- und Wellen-KEs zu definieren.
So aktivieren Sie ISO-Toleranztabellen für Durchmesser-Bemaßungen von Bohrungs- und Wellen-KEs:
1. Klicken Sie auf Stapeltabelle (Stackup Table) auf der Registerkarte EZ Tolerance (EZ Tolerance). Das Dialogfenster EZ Tolerance Analysis (EZ Tolerance Analysis) wird geöffnet.
2. Klicken Sie auf
vor einem Stapel, um die Stapeltabelle mit den Details des Stapels zu öffnen.

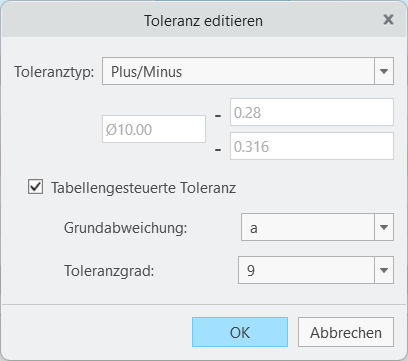

vor einem Stapel, um die Stapeltabelle mit den Details des Stapels zu öffnen.3. Klicken Sie auf den Toleranzwert neben einer Durchmesser-Bemaßung eines Bohrungs- oder Wellen-KEs. Das Dialogfenster Toleranz editieren (Edit Tolerance) wird geöffnet.
4. Wählen Sie Tabellengesteuerte Toleranz (Table-driven tolerance) aus, um ISO-Toleranztabellen zu aktivieren.
5. Wählen Sie die gewünschten Optionen in den Feldern Grundabweichung (Fundamental deviation) und Toleranzgrad (Tolerance grade) aus.
6. Klicken Sie auf OK (OK).
 | Der Toleranztyp "Symmetrisch" (Symmetric) wird für tabellengesteuerte Toleranzen nicht unterstützt. Bei tabellengesteuerten Toleranzen darf nur der Toleranztyp Plus/Minus (Plus Minus) oder Grenzwerte (Limits) verwendet werden. |
Einschränkungen
ISO-Toleranztabellen gelten nur für Bemaßungen in der Stapeltabelle, die nicht mit Creo Anmerkungen verknüpft sind. Wenn eine Bemaßung in der Stapeltabelle mit einer Creo Anmerkung verknüpft ist, wird die Toleranz für die Bemaßung aus der Anmerkung abgeleitet. Wenn eine Bemaßung in der Stapeltabelle mit einer Creo Anmerkung verknüpft ist, verwendet die Stapeltabelle die in der Anmerkung definierte Toleranz.
Die EZ Tolerance Analysis Anwendung liest Toleranztabellen-Dateien aus dem Standardinstallationsverzeichnis oder dem durch die Option tolerance_table_dir angegebenen Verzeichnis. Informationen zum Festlegen einer Konfigurationsoption finden Sie unter "So legen Sie Konfigurationsoptionen fest".
Sie können den Inhalt der Toleranztabellen-Dateien editieren. Toleranztabellen-Dateien müssen jedoch den gleichen Namen haben wie die mit der Software installierten Dateien.
