Stapel duplizieren
Sie können einen vorhandenen Stapel duplizieren, um dieselbe Stapelmessung mit unterschiedlichen Analyseeinstellungen auszuwerten. So lassen sich z.B. Ergebnisse mit unterschiedlichen Einstellungen für die Baugruppenverschiebung ("Maximieren" (Maximize) oder "Minimieren" (Minimize)), Stapelzielen (Toleranztyp oder -wert) oder Analysetypen ("Schlimmster Fall" (Worst Case) oder "RSS" (RSS)) vergleichen.
So duplizieren Sie einen vorhandenen Stapel:
1. Klicken Sie auf Stapeltabelle (Stackup Table) auf der Registerkarte EZ Tolerance (EZ Tolerance). Das Dialogfenster EZ Tolerance Analysis (EZ Tolerance Analysis) wird geöffnet.
2. Klicken Sie optional oben links in der Tabelle mit den Stapeldetails auf
, um zur Liste der Toleranzstapel zurückzukehren.
, um zur Liste der Toleranzstapel zurückzukehren.3. Klicken Sie mit der rechten Maustaste auf den Stapel, den Sie duplizieren möchten.

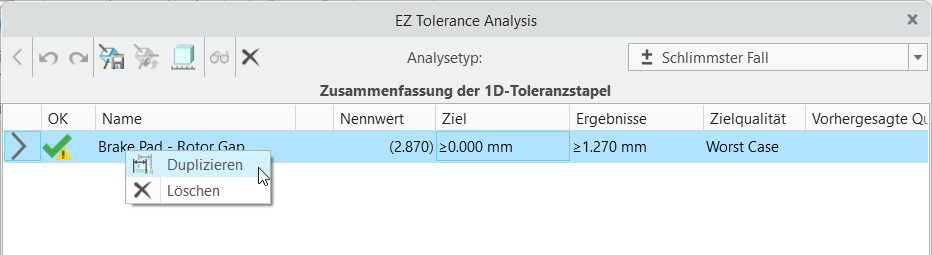

4. Wählen Sie im Kontextmenü
Duplizieren (Duplicate) aus.
Duplizieren (Duplicate) aus.
Es wird eine Kopie des ausgewählten Stapels erzeugt und zur Liste hinzugefügt.
5. Klicken Sie auf
, um die Details des Stapels zu sehen und die gewünschten Änderungen vorzunehmen.
, um die Details des Stapels zu sehen und die gewünschten Änderungen vorzunehmen. | Duplizierte Stapel haben dieselben Bemaßungen wie der Originalstapel. Wenn Sie eine Toleranz in einem Stapel ändern, wird dieselbe Änderung auch im anderen Stapel angezeigt. Weitere Informationen dazu, wie Stapel KEs und Bemaßungen gemeinsam verwenden, finden Sie unter Stapel hinzufügen. |
