HGZ-Parameter für Spanfräsen-Schlichten
Die folgenden Parameter gelten speziell für HGZ-NC-Folgen für das Spanfräsen-Schlichten. Sie sind dort unter einer Überschrift zu finden, die dem Namen des Zweigs entspricht, während Sie die Parameter einstellen.
Eine Beschreibung der gängigen Fertigungsparameter, die für alle NC-Folgentypen verfügbar sind, finden Sie unter Gemeinsame Parameter der NC-Folge.
Schnitttiefe und Schneidaufmaße

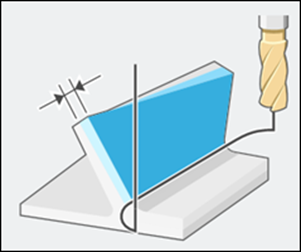

• Spanaufmaß (Swarf stock allowance) (ID: SWARF_STOCK_ALLOW)
Definiert die Materialmenge, die nach dem letzten Schnitt auf den Spanreferenzflächen übrig bleibt.

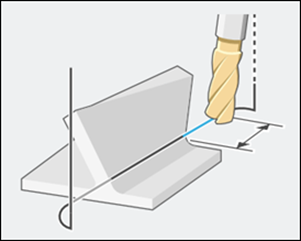

• Start der Überfahrbewegung (Start overtravel distance) (ID: START_OVERTRAVEL)
Fügt den Abstand automatisch am Anfang des Werkzeugwegs hinzu.

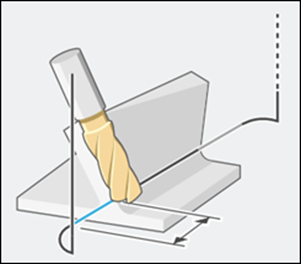

• Ende der Überfahrbewegung (End overtravel distance) (ID: END_OVERTRAVEL)
Fügt den Abstand automatisch am Ende des Werkzeugwegs hinzu.
Schnittbewegungen

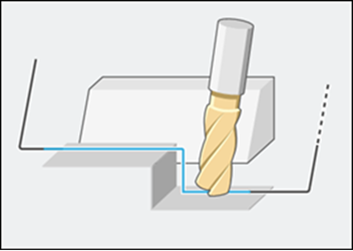

• Werkzeugwegstrategie für Boden (Floor toolpath strategy) (ID: FLOOR_TOOLPATH_STRATEGY)
Gibt die Werkzeugweg-Erzeugungsstrategie basierend auf der Bodenfläche an. Die Werte lauten:
◦ AUF_BODEN – Erzeugt den Werkzeugweg immer in Bezug auf die Bodenfläche.

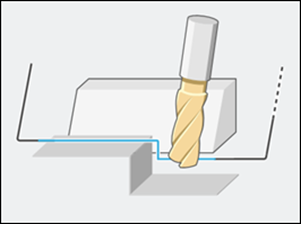

◦ AUF_SPANFRÄSEN_UND_BODEN – Erzeugt den Werkzeugweg am Schnittpunkt von Span- und Bodenfläche.
Wenn keine Überschneidung vorhanden ist, wird der Werkzeugweg an der unteren Kante der Spanfläche erzeugt.
• Strategie für mehrere Schnitte (Multiple cuts strategy) (ID: MULTI_CUT_STRATEGY)
Gibt die Schnitttiefenoption an. Die Optionen sind:

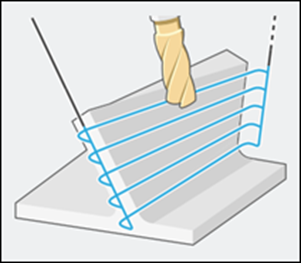

◦ NACH_MAX_ZUSTELLUNG – Berücksichtigt den Parameterwert Maximale Zustellung (Maximum step depth) für das Spanschneiden.
◦ NACH_ANZAHL_SCHNITTE – Berücksichtigt den Parameterwert Anzahl der Schnitte (Number of cuts) für das Spanschneiden.
• Muster mit mehreren Schnitten (Multiple cuts pattern) (ID: MULTI_CUT_PATTERN)
Gibt die Option zum Generieren von Schnitten in Bezug auf die Führungskurven an. Die Optionen sind:

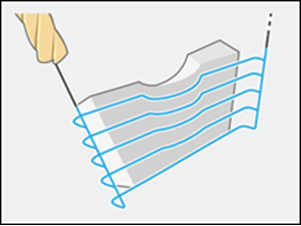

◦ LEITKURVE – Erzeugt Verbundschnitte zwischen den oberen und unteren Führungskurven.

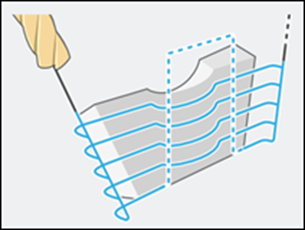

◦ VERSATZ_VON_OBEN – Erzeugt Schnitte parallel zur oberen Führungskurve.

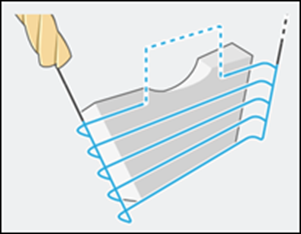

◦ VERSATZ_VON_UNTEN – Erzeugt Schnitte parallel zur unteren Führungskurve.

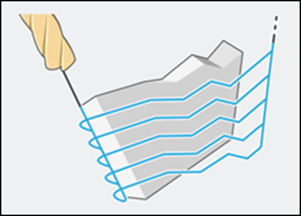

◦ AN_LÄNGSTER_KONTAKTLINIE_AUSRICHTEN – Erzeugt Schnitte parallel zur längsten Führungskurve, um eine vollständige Deckung des Bereichs sicherzustellen.
• Reihenfolge mehrerer Bahnen (Multiple passes order) (ID: MULTI_PASS_ORDERS)
Legt die Reihenfolge für mehrere Bahnen fest. Die Optionen sind:

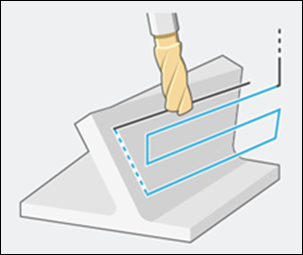

◦ NACH_SCHNITTEN – Es werden zuerst alle Schnitte bearbeitet und dann zur inneren Bahn übergegangen.

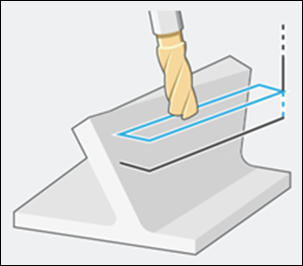

◦ NACH_BAHNEN – Es werden zuerst alle Bahnen bearbeitet und dann zum nächsten Schnitt übergegangen.
Maschineneinstellungen

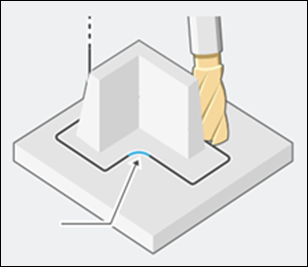

• Innerer Eckenradius (Inner corner radius) (ID: INNER_CORNER_RADIUS)
Legt die Verrundungsgröße fest, um das Runden von inneren Ecken zu steuern.

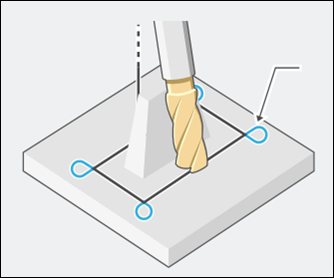

• Außenschleifenradius (Outer loop radius) (ID: OUTER_LOOP_RADIUS)
Legt die Bogengröße fest, um die Schleifenerzeugung an externen Ecken zu steuern.
• Typ der äußeren Ecke (Outer corner type) (ID: OUTER_CORNER_TYPE)
Legt die Option zum Bearbeiten externer Ecken fest. Die Optionen sind:

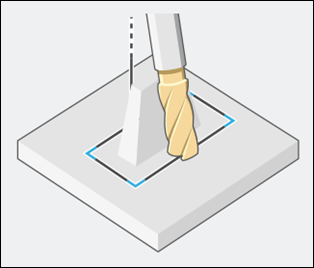

◦ SPITZE_ECKE – Behält die Spitzheit an allen äußeren Ecken bei.
◦ RINGSUM_ROLLEN – Rollt das Werkzeug um alle äußeren Ecken, um Spitzheit zu entfernen.

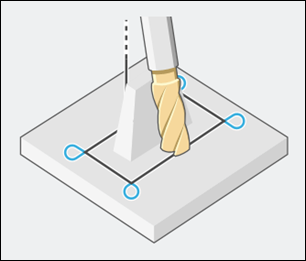

◦ SCHLEIFE – Erzeugt externe Ecken, indem gerade Segmente verlängert und mit einem Bogen zu einer Schleife verbunden werden. Berücksichtigt den Parameterwert Außenschleifenradius (Outer loop radius).
