Soudure : séquencement
Creo+
Emplacement dans l'interface utilisateur : cliquez sur >
Soudure (Welding), sélectionnez une fonction
Soudure par points (Spot Weld), puis cliquez sur
Vue de séquencement (Sequencing View).
Soudure (Welding), sélectionnez une fonction Soudure par points (Spot Weld), puis cliquez sur Vue de séquencement (Sequencing View).Vidéos
Description

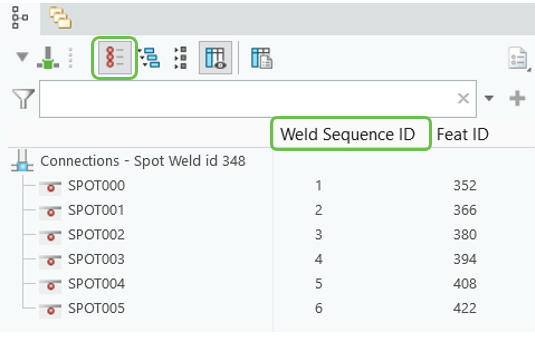

Vous pouvez désormais contrôler l'ordre dans lequel les soudures par points seront fabriquées à l'aide de la nouvelle vue de séquencement. Il s'agit d'une vue de l'Arbre de soudures et joints (Weld and Joint Tree)
qui affiche uniquement les liaisons de la fonction sélectionnée.
qui affiche uniquement les liaisons de la fonction sélectionnée.
Vous pouvez modifier l'ID de séquence de soudure en entrant un nombre ou en faisant glisser les soudures par points vers le haut ou le bas de la liste. Vous pouvez sélectionner et déplacer plusieurs soudures par points simultanément.

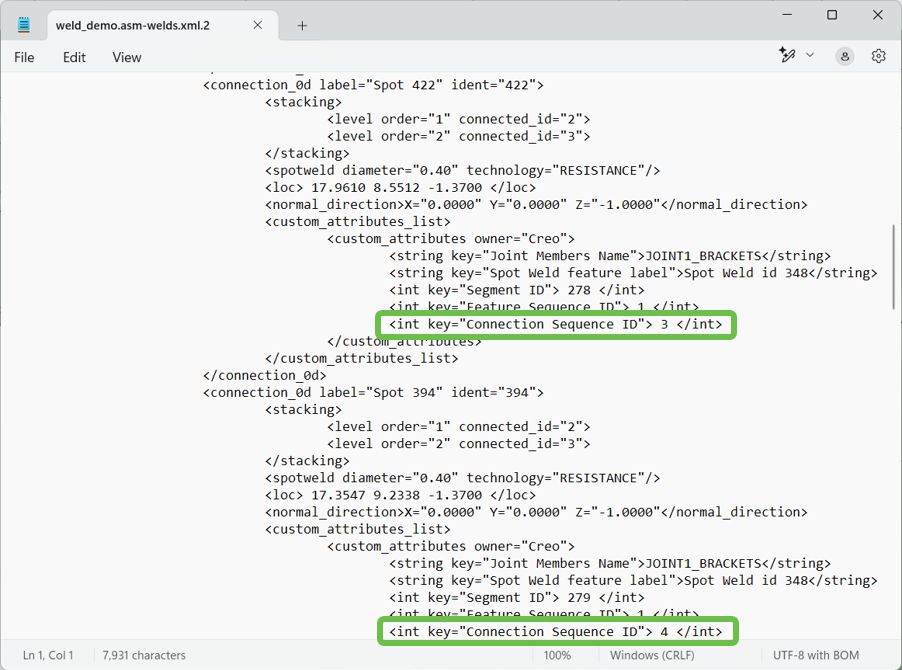

Lorsque vous exportez les informations de modèle au format xMCF, les informations de séquencement de soudure par points sont également exportées.

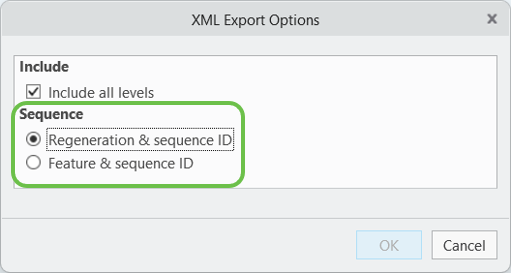

Vous pouvez choisir l'une des options suivantes pour déterminer les paramètres qui définissent la séquence de fabrication des liaisons du fichier :
• ID de séquence et de régénération (Regeneration & sequence ID) : les liaisons du fichier seront fabriquées en fonction de l'ordre de régénération de la fonction et de la séquence au sein de la fonction.
• ID de fonction et de séquence (Feature & sequence ID) : les liaisons du fichier seront fabriquées en fonction de l'ordre de la séquence de fonctions et de la séquence au sein de la fonction.
Avantages
• Réduction du nombre d'erreurs en modifiant la séquence de soudure dans Creo
• Vue de séquence facile à utiliser
Informations supplémentaires
Conseils : | Aucun. |
Limites : | Il n'existe aucune limite connue. |
Cette modification remplace-t-elle une fonctionnalité existante ? | Non. |
Option de configuration associée à cette fonctionnalité : | Aucun. |
