Outil Extension dans Déformation globale (Wrap) : définit la longueur sur sélection d'une référence
Creo+
Emplacement dans l'interface utilisateur : cliquez sur >
Déformation globale (Warp) >
Extension (Stretch).
Déformation globale (Warp) > Extension (Stretch).
Vidéos
Description

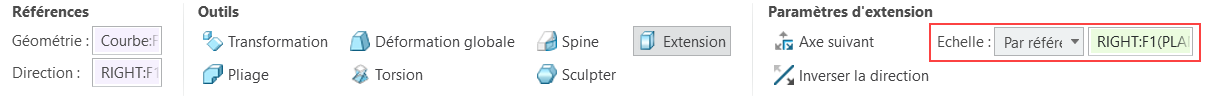

Vous pouvez maintenant définir la longueur dans l'outil d'extension dans Déformation globale (Warp) en sélectionnant une référence.
Avantages

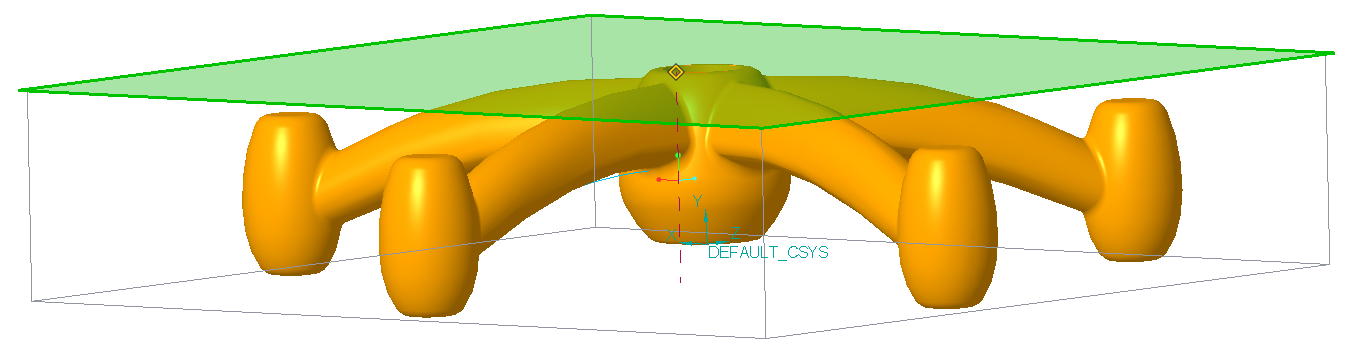

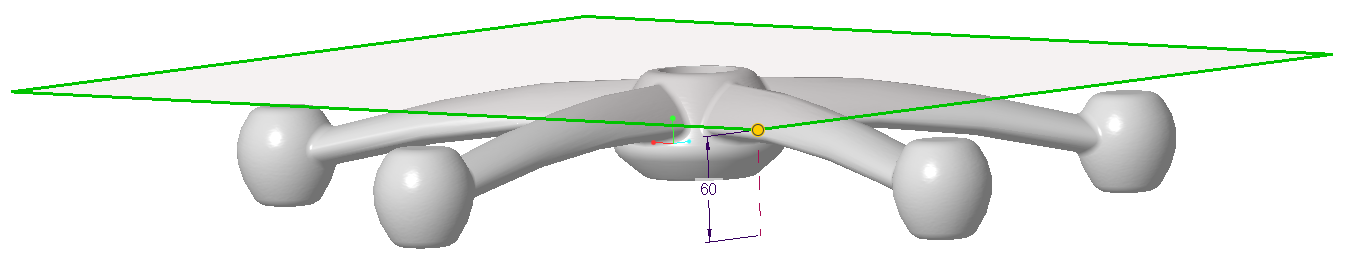

Dans l'outil d'extension, dans Déformation globale (Warp), vous avez désormais la possibilité de définir la longueur en sélectionnant une référence. Cette option capture votre intention de conception en mettant à jour dynamiquement la fonction Déformation globale (Warp) si la position de référence est modifiée. Vous pouvez sélectionner des plans de référence, des points, des axes, des repères, des surfaces, des courbes, des surfaces composées ou des facettes en tant que références pour étirer le modèle dans la direction d'axe spécifiée.
Auparavant, vous ne pouviez définir la longueur qu'à l'aide d'une valeur de mise à l'échelle.
Informations supplémentaires
Conseils : | Lorsque vous appuyez sur la touche MAJ et que vous faites glisser la poignée de déplacement vers une référence valide, vous étirez le modèle et rendez la référence persistante. Lorsque vous appuyez sur la touche ALT et que vous faites glisser la poignée de déplacement vers une référence valide, vous étirez le modèle, mais ne rendez pas la référence persistante. |
Limites : | Il n'existe aucune limite connue. |
Cette modification remplace-t-elle une fonctionnalité existante ? | Non. |
Option de configuration associée à cette fonctionnalité : | Aucun. |
