Déformation globale : facilitation de la conservation des liaisons de tangence entre les surfaces
Creo+
Emplacement dans l'interface utilisateur : cliquez sur > >
Déformation globale (Warp), puis, dans un outil de déformation globale, cliquez sur l'onglet Références (References).
Déformation globale (Warp), puis, dans un outil de déformation globale, cliquez sur l'onglet Références (References).
Vidéos
Description

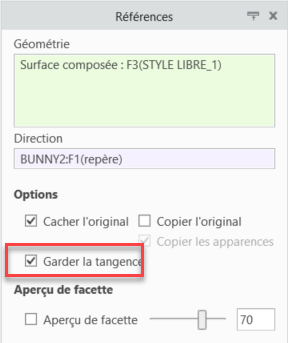

L'outil Déformation globale (Warp) a été amélioré pour faciliter la conservation des liaisons de tangence entre les surfaces manipulées. La nouvelle case Garder la tangence (Keep Tangency) se trouve dans l'onglet Références (References). Auparavant, cette option était plus difficile à trouver et à utiliser.
La case Garder la tangence (Keep Tangency) est cochée par défaut, ce qui permet de conserver l'intégrité des surfaces et d'augmenter leur qualité.

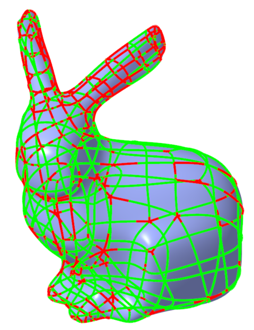

Creo 11 :

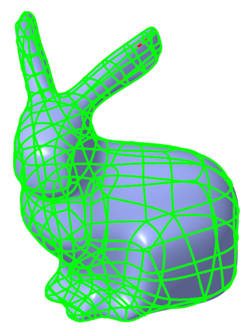

Creo 12 :
Cette option peut augmenter le temps de régénération et ralentir certaines opérations. Pour augmenter la vitesse de traitement, vous pouvez décocher la case Garder la tangence (Keep Tangency).
Cette option ne préserve pas la tangence entre les courbes.
Avantages
• Amélioration de la qualité de surface de déformation globale
• Utilisation plus commode de l'option de tangence
Informations supplémentaires
Conseils : | Aucun. |
Limites : | Il n'existe aucune limite connue. |
Cette modification remplace-t-elle une fonctionnalité existante ? | Non. |
Option de configuration associée à cette fonctionnalité : | Aucun. |
