Amélioration des étiquettes de surface composée et du contrôle de visibilité des surfaces composées dans l'arbre du modèle
Creo+
Emplacement dans l'interface utilisateur : arbre du modèle et autres arbres de navigation affichant des surfaces composées.
Vidéos
Description
L'affichage de l'étiquette de surface composée et le contrôle de visibilité des surfaces composées dans l'arbre du modèle ont été améliorés pour une meilleure utilisabilité.
Les nouvelles améliorations établissent un lien entre la surface composée et la fonction qui l'a créée, comme suit :
• Etiquettes de surface composée améliorées
L'étiquette de surface composée affiche le nom de la fonction propriétaire (la fonction qui a créé la surface composée) entre parenthèses, ce qui établit un lien visuel clair entre la surface composée et sa fonction d'origine.
• Contrôle de visibilité
◦ Pour les fonctions qui créent une surface composée unique, les options Afficher (Show), Cacher (Hide), Afficher seulement (Show Only) et Afficher tout sauf (Show All Except) s'appliquent aussi bien à la surface composée qu'à la fonction associée.
◦ L'action de cacher ou d'afficher une surface composée inclut également la fonction.
◦ L'action de cacher ou d'afficher une fonction inclut également la surface composée.

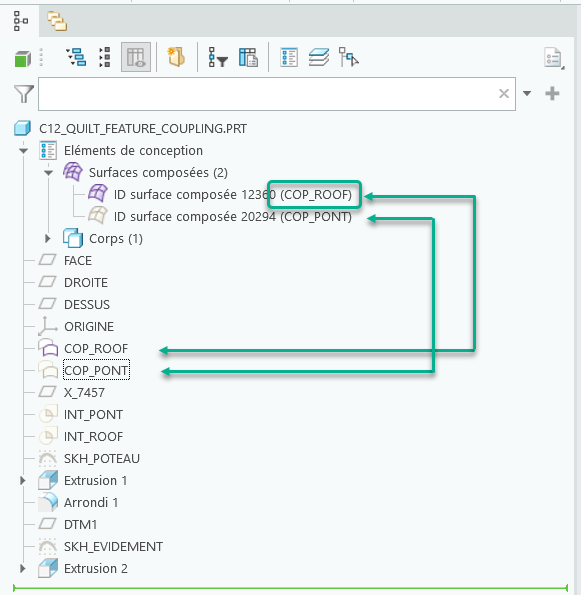

La mise à jour de l'étiquette de la surface composée, qui affiche désormais le nom de la fonction, est illustrée dans l'image suivante.
Auparavant, pour afficher une surface composée, il était nécessaire de vérifier si la surface composée était cachée en raison de l'état de visibilité de la fonction, de l'état de visibilité de la surface composée ou des deux.
Avantages
Amélioration de l'expérience utilisateur lors du contrôle de la visibilité d'une surface composée.
Informations supplémentaires
Conseils : | Aucun. |
Limites : | Ce comportement ne concerne pas certaines fonctions telles que Lissage balayé (Swept Blend), Balayage hélicoïdal (Helical Sweep) et Volume d'inclusion (Enclosure Volume), car cela pourrait créer des objets géométriques supplémentaires. |
Cette modification remplace-t-elle une fonctionnalité existante ? | Non. |
Option de configuration associée à cette fonctionnalité : | Aucun. |
