Arbre de conception intégré et arbre d'évolution des surfaces composées/corps
Creo+
Emplacement dans l'interface utilisateur : dans l'arbre du modèle, cliquez sur
>
. L'arbre de conception apparaît en regard de l'arbre du modèle.
> . L'arbre de conception apparaît en regard de l'arbre du modèle.Description
Dans Creo+, l'arbre d'évolution des surfaces composées/corps (AESCC) a été intégré à l'arbre de conception. Grâce à cette amélioration, vous pouvez basculer entre la vue de l'arbre de conception et celle de l'arbre d'évolution des surfaces composées/corps à partir de la même interface utilisateur. Les filtres de l'arbre du modèle et les définitions de colonne s'appliquent désormais aux deux vues pour un processus cohérent. Cette intégration réduit l'effort de gestion de l'interface utilisateur d'un arbre supplémentaire lorsque vous travaillez avec les deux vues.
L'image ci-dessous illustre les icônes de l'arbre de conception et de l'arbre d'évolution des surfaces composées/corps dans la barre d'outils de l'arbre de conception.
Les améliorations supplémentaires sont les suivantes :
• Groupes personnalisés
◦ Un noeud d'en-tête de groupe personnalisé est créé et les groupes personnalisés sont placés sous ce noeud d'en-tête.
◦ Les groupes personnalisés peuvent également être affichés dans l'arbre d'évolution des surfaces composées/corps.
• Réorganisation des noeuds d'en-tête : les noeuds de niveau supérieur, tels que Corps (Bodies), Surfaces composées (Quilts), Groupes personnalisés (Custom Groups) et Matières (Materials), peuvent être réordonnés.
• Aperçu de cliché automatique : l'option Afficher automatiquement un cliché (Auto Show Snapshot) est disponible pour la vue de l'arbre de conception et celle de l'AESCC.

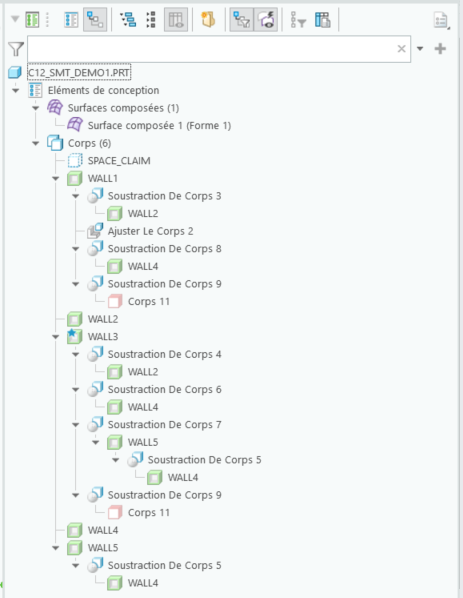

L'image ci-dessous illustre la vue de l'arbre d'évolution des surfaces composées/corps intégrée à l'arbre de conception.
Avantages
Processus d'interaction améliorés et plus efficaces dans l'interface utilisateur lors de l'utilisation d'éléments de conception.
Informations supplémentaires
Conseils : | Aucun. |
Limites : | Il n'existe aucune limite connue. |
Cette modification remplace-t-elle une fonctionnalité existante ? | Non. |
Option de configuration associée à cette fonctionnalité : | Aucun. |
