Liaison de courbe lisse avec accélération G3 pour les courbes symétriques
Creo+
Emplacement dans l'interface utilisateur : sélectionnez la courbe originale, cliquez sur >
Modifier courbe (Curve Edit), puis sélectionnez le point au niveau du plan de symétrie qui est partagé par la courbe originale et la courbe symétrique. Lorsque la tangente apparaît, effectuez l'une des opérations suivantes :
Modifier courbe (Curve Edit), puis sélectionnez le point au niveau du plan de symétrie qui est partagé par la courbe originale et la courbe symétrique. Lorsque la tangente apparaît, effectuez l'une des opérations suivantes :• Cliquez sur l'onglet Tangente (Tangent), puis en regard de la contrainte Première (First), sélectionnez Normale lissée (Smooth Normal).
• Cliquez avec le bouton droit sur la tangente et sélectionnez Normale lissée (Smooth Normal).
Vidéos
Description
Le style a été amélioré afin de permettre une liaison de courbe lisse avec G3 - Accélération (G3 - Acceleration) pour les courbes symétriques sur un plan de symétrie.
Avantages
Vous pouvez utiliser le nouveau type de liaison de tangente Normale lissée (Smooth Normal) pour activer les courbes lissées avec G3 - Accélération (G3 - Acceleration) pour les courbes symétriques sur le plan de symétrie. Lorsque vous concevrez des modèles symétriques, ce nouveau type de liaison pour les courbes permettra une transition lisse sur le plan de symétrie.
Les surfaces résultantes hériteront par défaut de la liaison G3 - Accélération (G3 - Acceleration), ce qui produira des surfaces de haute qualité.
Ce nouveau type de liaison réduit le besoin de déformer les points de contrôle de courbe pour obtenir une approximation de la liaison d'accélération.
Auparavant, la définition de la liaison de tangente d'une courbe perpendiculaire à un plan de symétrie ne produisait qu'une liaison G2 - Courbure (G2 - Curvature).

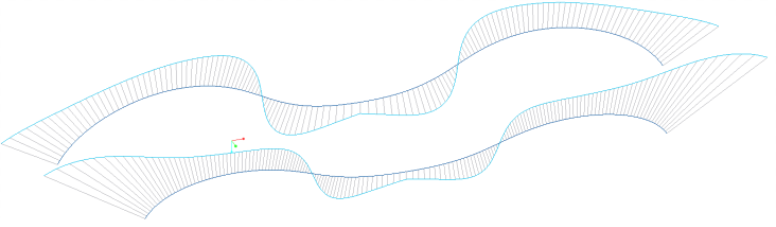

Liaison de tangente Normale (Normal) :

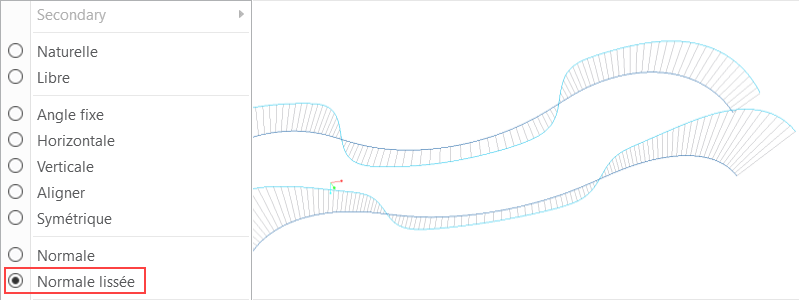

Liaison de tangente Normale lissée (Smooth Normal) :

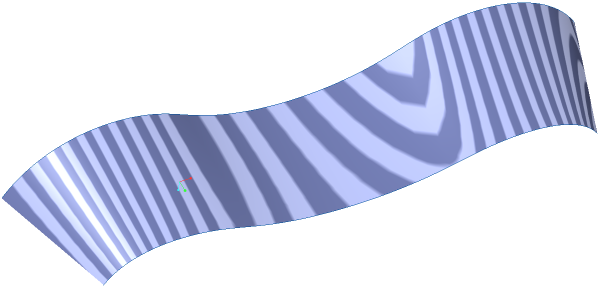

Surface résultante
Informations supplémentaires
Conseils : | Aucun. |
Limites : | Il n'existe aucune limite connue. |
Cette modification remplace-t-elle une fonctionnalité existante ? | Non. |
Option de configuration associée à cette fonctionnalité : | Aucun. |
