Style : Modifier les références et Remplacer les références
Creo+
Emplacement dans l'interface utilisateur : ouvrez l'onglet Style (Style), sélectionnez des fonctions, des références ou des jeux de références, puis effectuez l'une des opérations suivantes :
• Modifier les références (Edit References)
Effectuez l'une des opérations suivantes :
◦ Dans l'arbre du style, cliquez avec le bouton droit sur l'entité, puis sélectionnez
Modifier les références (Edit References).
Modifier les références (Edit References).◦ Cliquez sur > > Modifier les références (Edit References).
Modifier les références (Edit References).• Remplacer les références (Replace References)
◦ Cliquez sur > >
Remplacer les références (Replace References).
Remplacer les références (Replace References).Vidéos
Description
Dans Creo+, Modifier les références (Edit References) et Remplacer les références (Replace References) ont été ajoutées dans l'environnement Style (Style). Ces outils vous aident à redéfinir facilement vos courbes et vos surfaces. Vous pouvez sélectionner de nouvelles références au sein des outils sans quitter l'environnement de modélisation Style (Style).

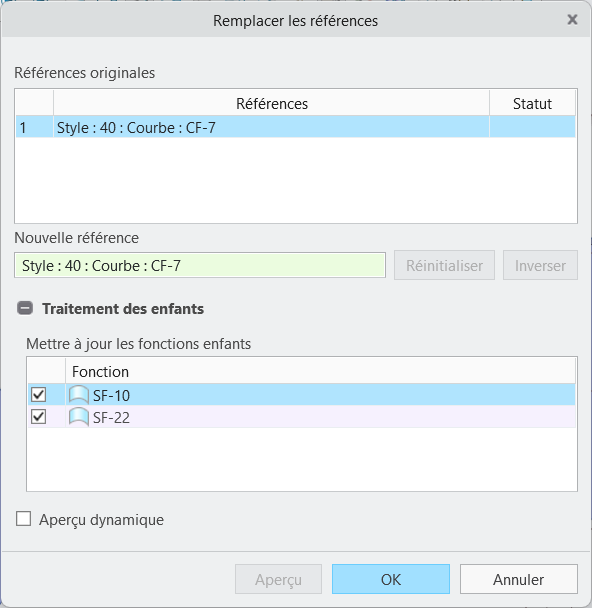

Modifier les références (Edit References) et Remplacer les références (Replace References) ont été ajoutées dans l'environnement Style (Style). Ces outils vous aident à redéfinir facilement vos courbes et vos surfaces. Vous pouvez sélectionner de nouvelles références au sein des outils sans quitter l'environnement de modélisation Style (Style).• Remplacer les références (Replace References) vous permet de remplacer une entité de style par une autre.

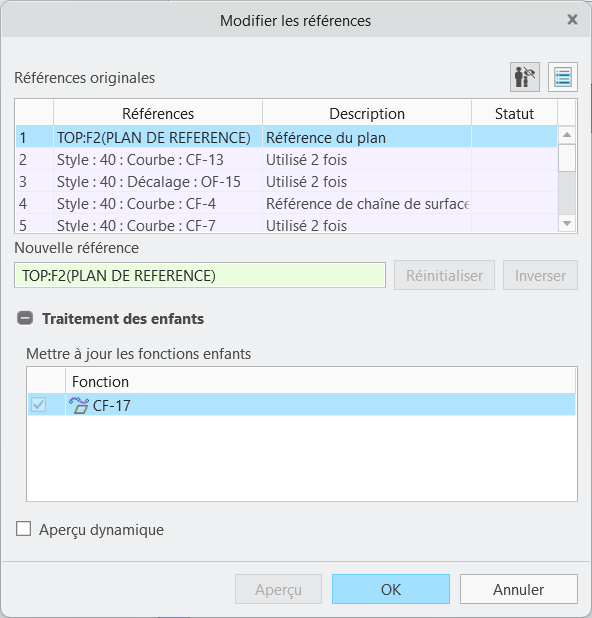

Remplacer les références (Replace References) vous permet de remplacer une entité de style par une autre.• Modifier les références (Edit References) vous permet de prendre une entité de style et de modifier l'élément auquel elle fait référence.
Modifier les références (Edit References) vous permet de prendre une entité de style et de modifier l'élément auquel elle fait référence.• Vous pouvez inverser la direction des nouvelles références si nécessaire.
• Vous pouvez afficher automatiquement un aperçu des résultats chaque fois que vous sélectionnez une nouvelle référence en utilisant Aperçu dynamique (Dynamic Preview), ou afficher manuellement un aperçu des références qui ont été mises à jour jusque là en utilisant Aperçu (Preview).
• Vous pouvez étudier le Traitement des enfants (Child Handling) dans les opérations Modifier les références (Edit) et Remplacer les références (Replace References).
Avantages
• Cette amélioration facilite la reprise de vos modèles de style, vous permettant d'économiser le temps et les efforts auparavant perdus en remodelages ou modifications complexes.
• Rend Style plus cohérent avec le mode principal de Creo.
Informations supplémentaires
Conseils : | Aucun. |
Limites : | • Les sommets n'ont pas d'ID unique. Par conséquent, l'outil ne sépare pas une courbe/arête et ses sommets lorsque l'affichage des lignes est défini de manière à répertorier toutes les utilisations d'une référence sur une seule ligne. Un indicateur d'avertissement s'affiche alors. • L'option Inverser (Flip) n'est pas disponible en cas d'échec de la fonction ou de la référence enfant. • L'inversion ne fonctionne que si les extrémités ajustées/étendues utilisées sont définies par des valeurs, et pas si les extrémités ajustées/étendues sont définies par des références. |
Cette modification remplace-t-elle une fonctionnalité existante ? | Non. |
Option de configuration associée à cette fonctionnalité : | Aucun. |
