Style : prise en charge du facteur d'extension pour la longueur de tangente de courbe
Creo+
Emplacement dans l'interface utilisateur : cliquez sur >
Modifier courbe (Curve Edit) > > .
Modifier courbe (Curve Edit) > > .Vidéos
Description
L'outil de style inclut désormais un facteur d'extension pour les longueurs de tangente de courbe, ce qui vous donne un contrôle plus précis lors de la conception ou de la modification des courbes.

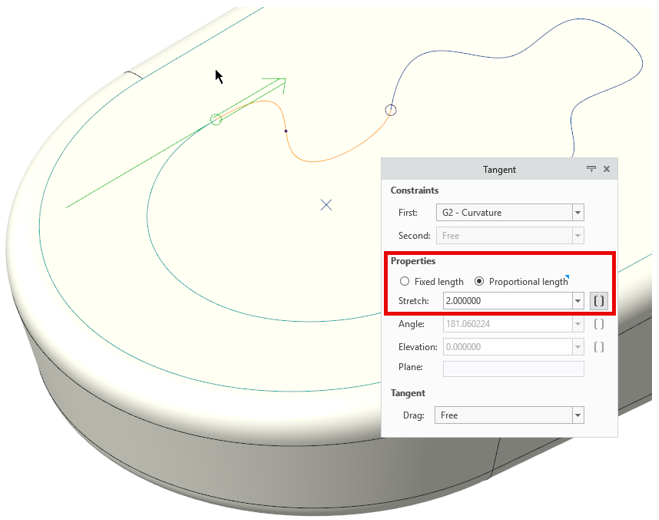

• Contrairement à la valeur Longueur variable (Relax Length) précédente, le facteur d'extension définit la longueur de la tangente en tant que proportion de la longueur de tangente naturelle.

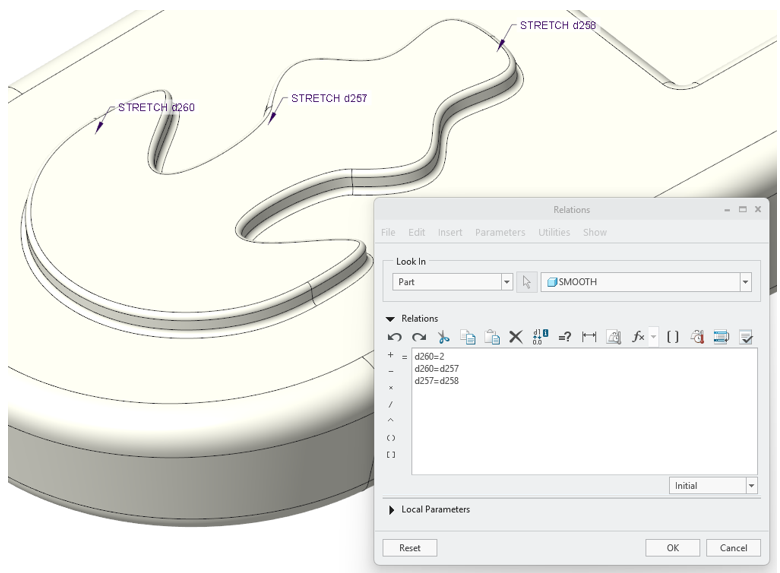

• Ce facteur peut être affiché sous la forme d'une cote modifiable, permettant des ajustements en dehors de l'outil de style et l'intégration avec d'autres fonctions telles que les relations et les tables de famille.
Cette mise à jour s'aligne sur les contrôles d'extension similaires que l'on trouve dans Lissage de frontière (Boundary Blend) (courbe par points) et Style (Style) (tangence de surface).
Avantages
• Permet un contrôle plus fin de la longueur proportionnelle des tangentes de courbe
• Facilite la capture et la communication de l'intention de conception en exposant le facteur d'extension pour permettre une utilisation au-delà de l'outil de style
Informations supplémentaires
Conseils : | Aucun. |
Limites : | Il n'existe aucune limite connue. |
Cette modification remplace-t-elle une fonctionnalité existante ? | Non. |
Option de configuration associée à cette fonctionnalité : | Aucun. |
