Style : chaînes non tangentes (non G1) pour la création de surfaces
Creo+
Emplacement dans l'interface utilisateur : cliquez sur
Style (Style) >
Surface (Surface).
Style (Style) > Surface (Surface).Vidéos
Description

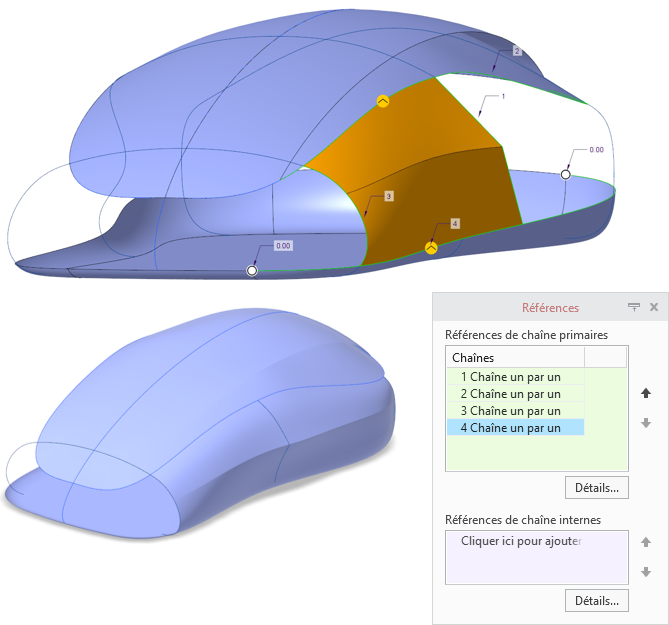

Dans Creo+, il est possible de sélectionner des chaînes non tangentes (non G1) comme références lors de la création d'une surface dans Style (Style). Cette fonctionnalité était disponible dans l'option Lissage de frontière (Boundary Blend) et l'est désormais également dans l'option Style (Style).
Avantages
Possibilité de sélectionner des chaînes constituées de composants non tangents en tant que références pour créer une surface, supprimant ainsi la limitation de l'outil Surface (Surface)
Informations supplémentaires
Conseils : | Aucun. |
Limites : | • Les liaisons G2/G3/de dépouille ne peuvent pas être définies pour les frontières non G1. • Pour les surfaces balayées avec une courbe de trajectoire non G1 : ◦ Les liaisons G1 ne peuvent pas être définies. ◦ Le balayage radial ne sera pas disponible. |
Cette modification remplace-t-elle une fonctionnalité existante ? | Non. |
Option de configuration associée à cette fonctionnalité : | Aucun. |
