Surfaces cintrées de style : amélioration pour éviter les inflexions
Creo+
Emplacement dans l'interface utilisateur : cliquez sur
Style (Style) >
Surface (Surface).
Style (Style) > Surface (Surface).Vidéos
Description

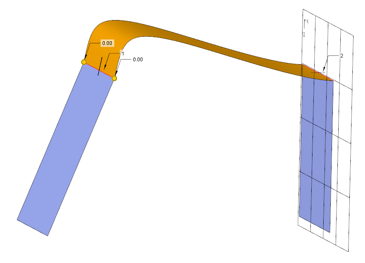

Les surfaces cintrées de style ont été améliorées pour éviter les inflexions et produire un résultat naturel. Auparavant, dans les cas où les surfaces cintrées comportaient deux chaînes de référence, l'une avec une liaison G0 - Position (G0-Position) et l'autre contrainte avec une condition G1 - Tangente (G1-Tangent), G2 - Courbure (G2-Curvature), G3 - Accélération (G3-Acceleration), Normale (Normal) ou Dépouille (Draft) à la frontière, il pouvait y avoir une inflexion au niveau de la frontière de G0 - Position (G0-Position). Les surfaces cintrées ont été améliorées de sorte que la surface résultante ne présente pas d'inflexion.
• Dans Creo 11, des améliorations ont été apportées afin d'éviter les inflexions dans les courbes.

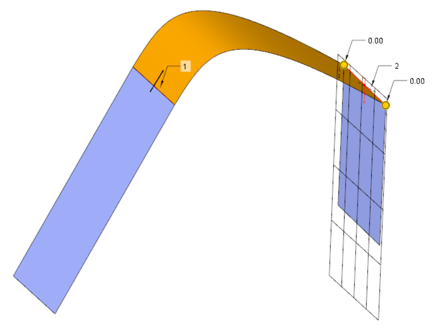

• Dans Creo 12, ces améliorations ont également été apportées aux surfaces, ce qui a permis d'éviter les inflexions dans les surfaces cintrées.
Avantages
• Surfaces cintrées plus naturelles
• Aucune inflexion lorsque des surfaces cintrées sont reliées d'un côté
Informations supplémentaires
Conseils : | Aucun. |
Limites : | Il n'existe aucune limite connue. |
Cette modification remplace-t-elle une fonctionnalité existante ? | Non. |
Option de configuration associée à cette fonctionnalité : | Aucun. |
