Courbe sur surface (CSS) dans Style : types d'intersection supplémentaires pour aimanter les points flottants
Creo+
Emplacement dans l'interface utilisateur : cliquez sur >
Modifier courbe (Curve Edit) pour une CSS > sélectionnez un point > déplacer ce point en maintenant la touche Maj enfoncée, puis aimantez-le à la courbe qui coupe la surface parente en pointant le curseur sur le point d'intersection souhaité.
Modifier courbe (Curve Edit) pour une CSS > sélectionnez un point > déplacer ce point en maintenant la touche Maj enfoncée, puis aimantez-le à la courbe qui coupe la surface parente en pointant le curseur sur le point d'intersection souhaité.Vidéos
Description

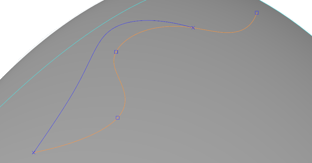

• La courbe sur surface (CSS) dans Style a été améliorée pour prendre en charge des types de géométrie d'intersection supplémentaires lors de l'aimantation des points flottants de la courbe.
Les types de géométrie d'intersection supplémentaires désormais pris en charge sont les suivants :
◦ Surface intersectant une courbe
◦ Courbe intersectant une autre courbe
◦ Plan intersectant une courbe
Vous pouvez maintenir la touche MAJ enfoncée et aimanter un point flottant de la CSS à la référence de géométrie d'intersection.

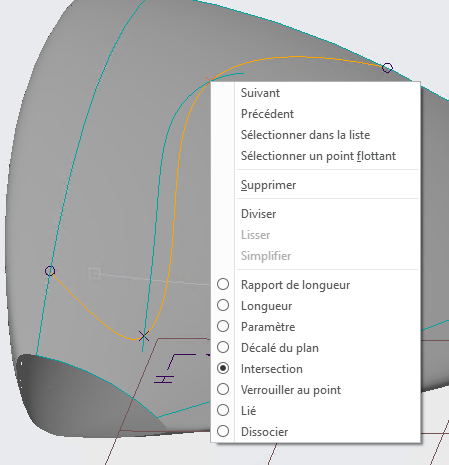

• Pour les points flottants aimantés existants, vous pouvez modifier le type de référence en le définissant sur Intersection (Intersection) et choisir une autre référence.
 |  |
Avantages
Contrôle amélioré des références pour les CSS pour mieux capturer votre intention de conception.
Informations supplémentaires
Conseils : | Aucun. |
Limites : | Il n'existe aucune limite connue. |
Cette modification remplace-t-elle une fonctionnalité existante ? | Non. |
Option de configuration associée à cette fonctionnalité : | Aucun. |
