Surfaces de lissage de frontière : améliorations pour éviter les inflexions
Creo+
Emplacement de l'interface utilisateur : cliquez sur >
Lissage de frontière (Boundary Blend).
Lissage de frontière (Boundary Blend).Description
Les surfaces de lissage de frontière ont été améliorées pour éviter les inflexions.
Auparavant, dans les cas où les surfaces de lissage de frontière comportaient deux chaînes de référence, l'une avec une liaison Libre (Free) [Position (Position)] et l'autre soumise à une restriction avec une condition Tangente (Tangent), Courbure (Curvature) ou Normale (Normal) à la frontière, une inflexion pouvait se produire au niveau de la frontière libre. Pour obtenir la forme souhaitée, la surface devrait être ajustée manuellement pour éliminer l'inflexion.
Creo 11 :
Les surfaces de lissage de frontière ont été améliorées de sorte que la surface résultante ne présente pas d'inflexion. La forme de la surface est telle qu'attendue, sans qu'il soit nécessaire de procéder à des ajustements.

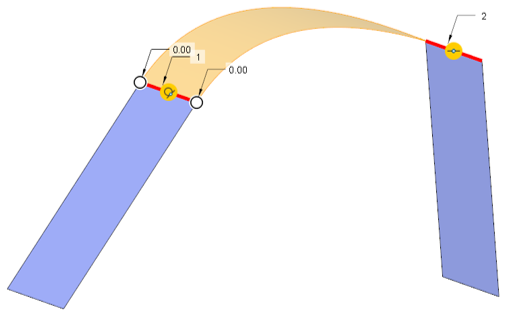

Creo 12 :
Avantages
• Amélioration de la qualité des surfaces de lissage de frontière.
• La surface se comporte de manière prévisible et tel qu'attendu.
• Aucune inflexion sur le côté libre lorsque les surfaces de lissage de frontière sont soumises à une restriction d'un côté.
Informations supplémentaires
Conseils : | Aucun. |
Limites : | Il n'existe aucune limite connue. |
Cette modification remplace-t-elle une fonctionnalité existante ? | Non. |
Option de configuration associée à cette fonctionnalité : | Aucun. |
