Amélioration des options liées à l'épaisseur dans la fonction Convertir
Creo+
Emplacement dans l'interface utilisateur : cliquez sur > > ou sélectionnez un corps, cliquez avec le bouton droit, puis sélectionnez Convertir en tôlerie (Convert to Sheet Metal).
Vidéos
Description

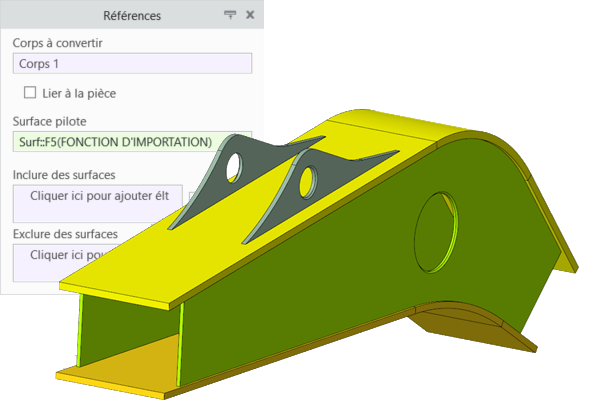

Lorsque vous convertissez un corps solide en corps de tôlerie, vous avez désormais la possibilité de lier le corps de tôlerie à la pièce de tôlerie. Lorsque le paramètre d'épaisseur de pièce n'existe pas, par exemple lorsque le premier corps est converti, les paramètres d'épaisseur du corps et de la pièce sont définis sur la même valeur.

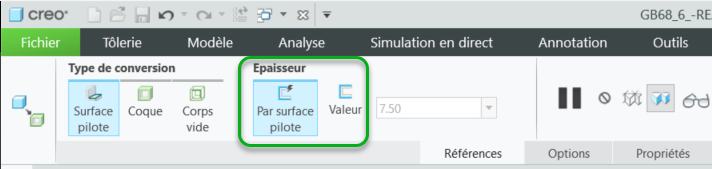

De nouvelles options d'épaisseur sont disponibles lorsque vous utilisez l'option Surface pilote (Driving Surface).
• Valeur (Value) : dispose des options suivantes :
◦ Valeur définie par l'utilisateur : lorsque le corps n'est pas lié à la pièce, vous pouvez saisir une nouvelle valeur d'épaisseur.
◦ Epaisseur de la pièce : lorsque le corps est lié à la pièce.
◦ Valeur mesurée à partir de la géométrie originale au moment de la création (pas de mise à jour automatique).
• Par surface pilote : épaisseur du corps pilotée par des paramètres, dérivée de la géométrie solide originale, mise à jour automatiquement lors de la régénération.
Avantages
Amélioration de la prise en charge de la conception descendante des pièces et assemblages de tôlerie.
Informations supplémentaires
Conseils : | Aucun. |
Limites : | Il n'existe aucune limite connue. |
Cette modification remplace-t-elle une fonctionnalité existante ? | Non. |
Option de configuration associée à cette fonctionnalité : | Aucun. |
