Opérations booléennes et sur corps en tôlerie multicorps
Creo+
Emplacement dans l'interface utilisateur : cliquez sur >
Opérations booléennes (Boolean Operations).
Opérations booléennes (Boolean Operations).Cliquez sur >
Diviser/Ajuster le corps (Split/Trim Body).
Diviser/Ajuster le corps (Split/Trim Body).Cliquez sur la flèche en regard de Corps (Body), puis sur
Enlever le corps (Remove Body).
Enlever le corps (Remove Body).Utilisez les commandes du groupe Opérations (Operations).
Vidéos
Description
Avec la prise en charge complète des multicorps, les commandes Opérations booléennes (Boolean Operations) et Diviser (Split) et Ajuster (Trim) sont disponibles pour les corps de tôlerie.
• Options des opérations booléennes (fusion, soustraction et intersection) spécifiques à la tôlerie

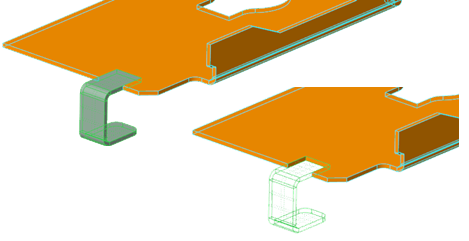

◦ Pour les opérations de soustraction et d'intersection, l'option Normal à la surface (Normal to Surface) contrôle l'enlèvement de matière.

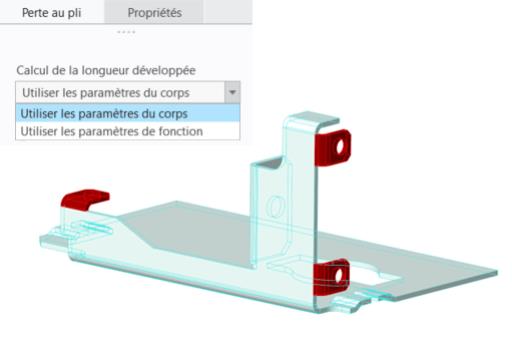

◦ Pour les opérations de fusion, vous avez la possibilité de modifier les valeurs de perte au pli des plis dans les corps modificateurs en choisissant Utiliser les paramètres du corps (Use body settings), ou de conserver les valeurs de perte au pli des corps modificateurs en choisissant Utiliser les paramètres actuels (Use current settings).
• Options de division de corps spécifiques à la tôlerie :
◦ Possibilité d'utiliser une découpe de tôlerie (une découpe extrudée) ou de solide.
◦ Diviser par volume (Split by Volume) vous permet de diviser les volumes individuels distincts, auparavant nommés parties distincts, d'un corps de tôlerie vers un nouveau corps de tôlerie.
• Les autres opérations sur corps incluent les commandes Enlever le corps (Remove Body), Copier (Copy), Coller (Paste), Collage spécial (Paste Special), Dupliquer par symétrie (Mirror), Répétition (Pattern), les commandes de Modélisation flexible (Flexible Modeling) et Copier la géométrie (Copy Geometry). Une fonction de copie de géométrie locale crée un nouveau corps de tôlerie et une fonction de copie de géométrie externe crée un corps solide standard.

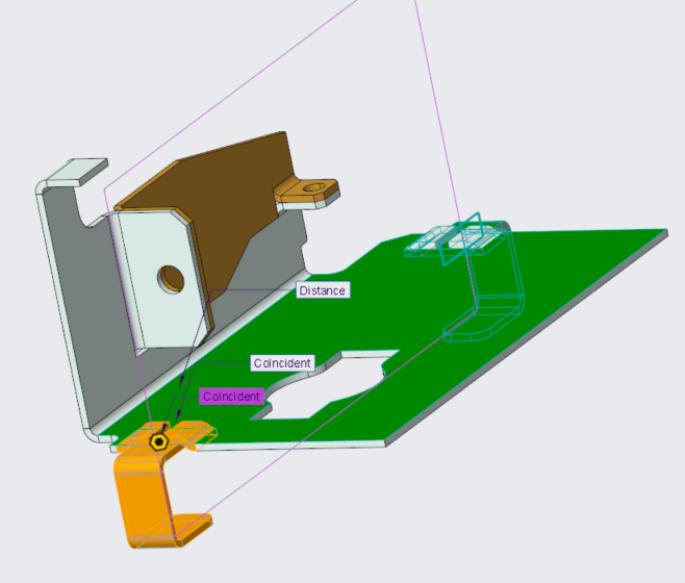

Voici un exemple d'opération de déplacement flexible :

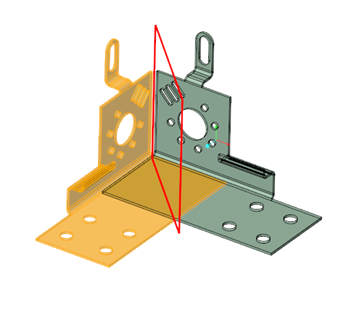

Exemple d'opération de duplication par symétrie sur un corps :

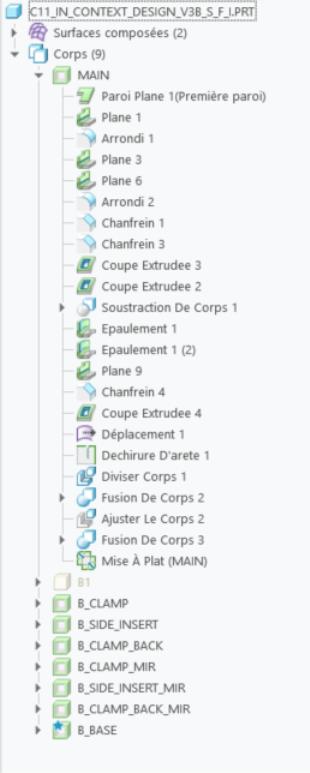

Exemple d'arbre d'évolution des surfaces composées/corps avec opérations sur corps.
Avantages
Ces améliorations optimisent la productivité et l'efficacité de la conception.
Grâce aux méthodologies de conception multicorps améliorées, vous pouvez désormais :
• Concevoir, de manière simple et fiable, une pièce à corps unique contenant des formes géométriques répétitives ou dupliquées par symétrie.
• Concevoir des pièces de tôlerie dans un contexte spécifique en appliquant la méthodologie du modèle maître.
Informations supplémentaires
Conseils : | Aucun. |
Limites : | Enlever le corps (Remove Body) : vous ne pouvez pas enlever le dernier corps de tôlerie de la pièce. Perte au pli (Bend allowance) : avec l'option Utiliser les paramètres du corps (Use body settings), vous ne pouvez fusionner que les corps qui ne contiennent pas de plis mis à plat. Diviser corps (Split Body) : dans certaines situations, seule la découpe de solide peut produire la géométrie résultante requise. Intersection et soustraction booléennes :  Copier les apparences de surface (Copy Surface Appearances) et  Mettre à jour les références (Update References) ne sont disponibles que lorsque l'option de coupe Normal à la surface (Normal to Surface) n'est pas active. |
Cette modification remplace-t-elle une fonctionnalité existante ? | Non. |
Option de configuration associée à cette fonctionnalité : | Aucun. |
