Création de pièces multicorps et processus de base
Creo+
Emplacement dans l'interface utilisateur : N/A
Vidéos
Description

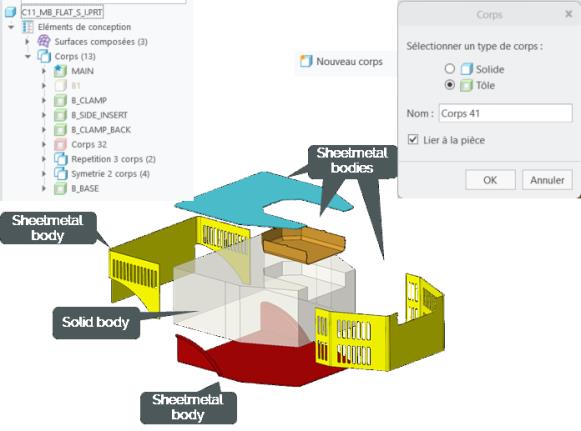

Prise en charge complète des multicorps pour la conception de tôlerie. Vous pouvez créer plusieurs corps de tôlerie en plus de plusieurs corps solides. Les caractéristiques de tôlerie (préférences) sont désormais définies et pilotées par le corps. Par exemple, les corps peuvent avoir des épaisseurs différentes.
Un nouveau concept, spécifique aux corps de tôlerie, vous permet de lier un corps à la pièce. Lorsque le corps est lié à la pièce, les paramètres de tôlerie du corps, par exemple EPAISSEUR_TOLE (SMT_Thickness), sont pilotés par les paramètres de pièce.
Les corps de tôlerie prennent en charge les mêmes concepts de corps, tels que les attributs de corps par défaut et de corps de construction.
Les fonctionnalités nouvelles et améliorées de création de corps pour les corps de tôlerie sont les suivantes :
• La commande Nouveau corps (New Body) vous permet de choisir le type de corps à créer : un corps solide ou un corps de tôlerie.
• Un onglet Options de corps (Body Options) est désormais disponible dans les fonctions pour la création de parois non attachées.
• Vous pouvez convertir un corps solide en corps de tôlerie.
• Les opérations sur corps sont disponibles pour les corps de tôlerie.
• Lorsque vous placez des fonctions de tôlerie utilisateur, vous disposez d'une option Nouveau corps (New Body).
Avantages
Ces améliorations optimisent la productivité et l'efficacité de la conception.
Grâce aux méthodologies de conception multicorps améliorées, vous pouvez désormais :
• Concevoir, de manière simple et fiable, une pièce à corps unique contenant des formes géométriques répétitives ou dupliquées par symétrie.
• Concevoir en contexte en appliquant la méthodologie du modèle maître pour les conceptions de tôlerie.
Informations supplémentaires
Conseils : | Aucun. |
Limites : | • Au moins un corps de tôlerie doit exister dans la conception. • La fonction de première paroi qui crée la géométrie initiale d'un corps de tôlerie ne peut pas être inhibée. |
Cette modification remplace-t-elle une fonctionnalité existante ? | Non. |
Option de configuration associée à cette fonctionnalité : | Aucun. |
