• Esquisse (Sketch) > Projeter (Project)

• Esquisse (Sketch) > Décaler (Offset)

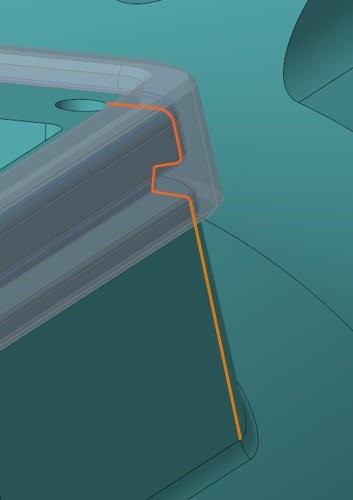

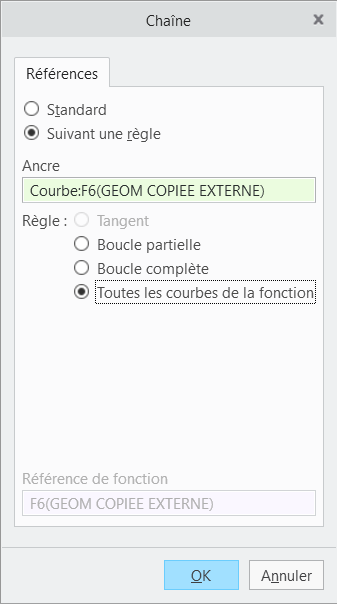

• La règle de collection Toutes les courbes de la fonction (All curves in feature) est ajoutée à l'outil de projection. Notez que cette règle n'est évaluée que lors de la création de l'esquisse.

• Des outils de projection et de décalage modernisés sont désormais disponibles dans les processus d'esquisse pour les fonctions basées sur la trajectoire telles que la répétition de courbe, le balayage, l'épaulement, etc.

• Plusieurs améliorations d'utilisabilité facilitent la réutilisation et la manipulation des géométries projetées et décalées :

◦ Lorsque vous utilisez une courbe composite créée en projetant ou en décalant une géométrie, vous pouvez désormais référencer des entités individuelles à partir de la courbe composite dans des processus basés sur une action pour la cotation et la contrainte. Les améliorations concernent notamment l'outil de création de cotes, les outils de création de restrictions, ainsi que d'autres outils tels que les outils de cercle concentrique et d'arc concentrique.

◦ Les outils de congé et de chanfrein améliorés divisent automatiquement une courbe composite en deux et insèrent l'arrondi ou le chanfrein.

◦ L'outil de symétrie prend désormais mieux en charge les courbes composites.

◦ Le référencement d'une entité de courbe composite ajoute une référence explicite à la chaîne ou à la boucle que vous pouvez voir dans des outils extérieurs au mode Esquisse, tels que les outils Modifier les références (Edit References) et Visualiseur de références (Reference Viewer).

• Vous pouvez projeter ou décaler une géométrie en tant que géométrie de construction.

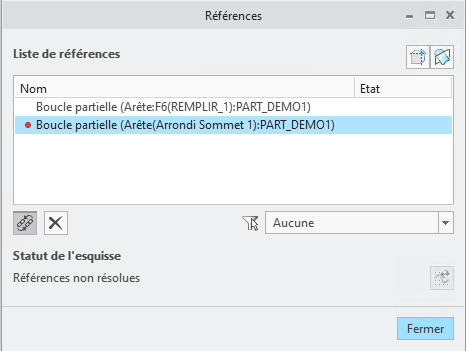

• Des informations de dépannage améliorées sont disponibles pour les références de chaîne utilisées dans les outils de projection et de décalage. Cette fonctionnalité vous aide à comprendre pourquoi la régénération d'une référence de chaîne a échoué.

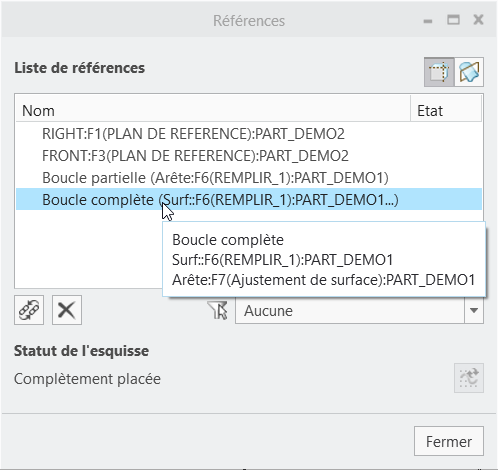

• Des informations de référence plus détaillées sont disponibles. Elles affichent le composant référencé de références externes.

• Bien que l'outil Lissage (Blend) ne prenne pas encore entièrement en charge les fonctions de projection et de décalage modernisées, il permet désormais de référencer les traits d'axe, les repères, les points et la géométrie de construction, en plus de la géométrie esquissée solide à partir de sections existantes.
