Creo Simulate : interface de contact collée
Creo+

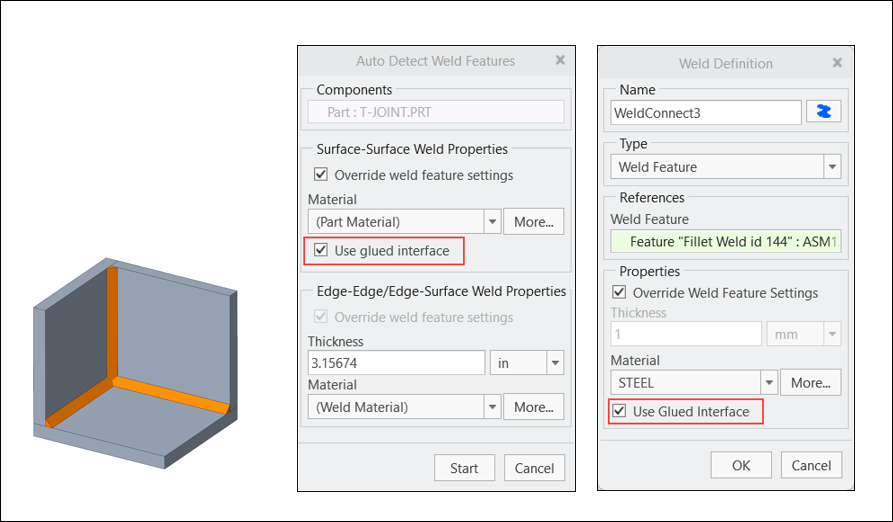

Emplacement dans l'interface utilisateur : vous pouvez accéder à cette commande à partir des deux emplacements suivants :
• Cliquez sur > > > . La boîte de dialogue Détecter automatiquement les fonctions de soudure (Auto Detect Weld Features) s'ouvre. Cochez la case Utiliser une interface collée (Use Glued Interface).
• Cliquez sur >
Soudure (Weld) pour ouvrir la boîte de dialogue Définition de soudure (Weld Definition). Sélectionnez le type de soudure Fonction de soudure (Weld Feature), puis sélectionnez une soudure dans votre modèle. Cochez la case Utiliser une interface collée (Use Glued Interface).
Soudure (Weld) pour ouvrir la boîte de dialogue Définition de soudure (Weld Definition). Sélectionnez le type de soudure Fonction de soudure (Weld Feature), puis sélectionnez une soudure dans votre modèle. Cochez la case Utiliser une interface collée (Use Glued Interface).
Vidéos
Description

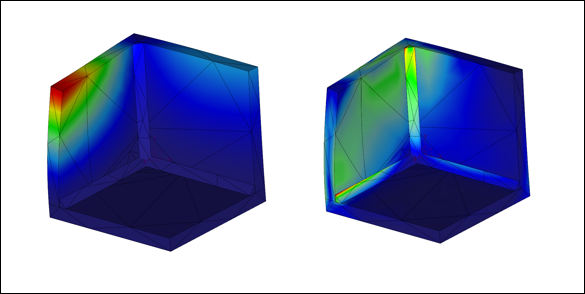

L'interface de soudure collée est un nouveau type de contact disponible pour les soudures solides. Par défaut, une interface bloquée est automatiquement créée pour les soudures solides. Lorsque deux soudures solides ou plus occupent le même espace (c'est-à-dire qu'elles possèdent des volumes qui se chevauchent), leur maillage échoue parfois. Si vous utilisez une interface collée à la place, le maillage aboutit et résout les soudures solides qui se chevauchent.
Avantages
Cette amélioration apporte les avantages suivants :
• Facilité d'utilisation
• Résolution des échecs de maillage
• Résultats précis
Informations supplémentaires
Conseils : | Aucun. |
Limites : | Cette fonctionnalité présente les limites suivantes : • Elle n'est disponible qu'en mode structure. • Elle prend uniquement en charge le comportement rigide (le comportement flexible le sera à l'avenir). • Elle n'est disponible que pour les analyses linéaires. |
Cette modification remplace-t-elle une fonctionnalité existante ? | Non. |
Option de configuration associée à cette fonctionnalité : | Aucun. |
