Creo Simulation Live : charges de type palier
Creo+
Emplacement dans l'interface utilisateur : cliquez sur >
Palier (Bearing) dans l'onglet Charges (Loads).
Palier (Bearing) dans l'onglet Charges (Loads).Vidéos
Description

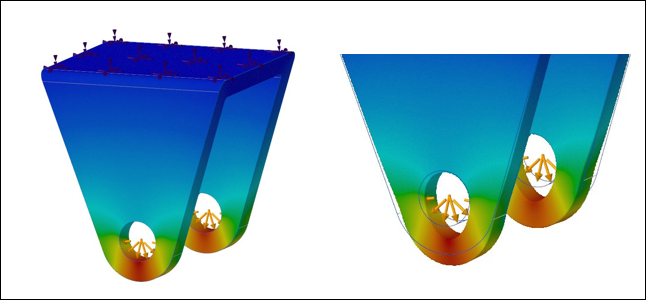

Dans le cas d'une charge de type palier, la force est appliquée sous la forme d'une liaison broche/trou. La répartition de la charge est automatiquement appliquée sur la moitié du cylindre dans la direction spécifiée (fonction parabolique). Les charges de type palier ne sont prises en charge que sur des cylindres pleins.

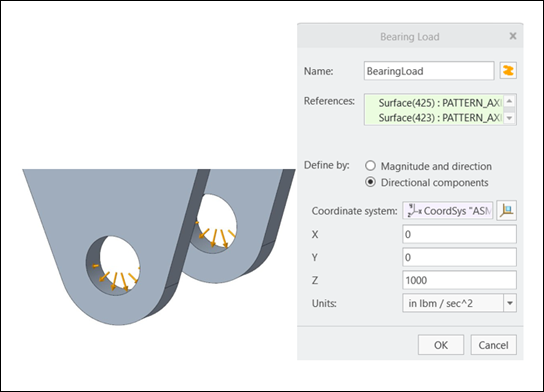

Les charges de type palier peuvent être définies en termes d'intensité et de direction ou uniquement en composantes de direction.
Seuls les composantes de charge radiale sont autorisés : les composantes axiales ne sont pas prises en charge. Si des composantes axiales de la charge sont requises, vous pouvez les définir en tant que charge de force séparée.
Les charges de type palier peuvent être appliquées à des références partagées et les résultats sont additifs.
Avantages
Cette amélioration apporte les avantages suivants :
• Vous pouvez simuler des charges de liaison broche/trou.
• La charge résultante est plus réaliste d'un point de vue physique qu'une charge de type force simple.
Informations supplémentaires
Conseils : | Aucun. |
Limites : | Il n'existe aucune limite connue. |
Cette modification remplace-t-elle une fonctionnalité existante ? | Non. |
Option de configuration associée à cette fonctionnalité : | Aucun. |
