Possibilité de définir un décalage d'outil pour l'adaptateur d'outil
Creo+
Emplacement dans l'interface utilisateur :
1. Cliquez sur >

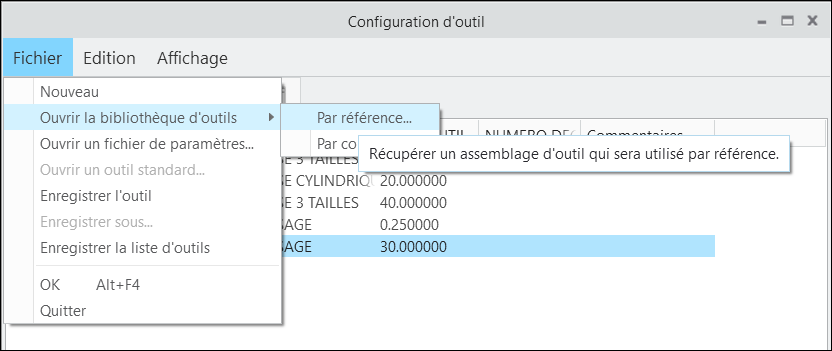

Outils de coupe (Cutting Tools). La boîte de dialogue Configuration d'outil (Tools Setup) s'ouvre.
Outils de coupe (Cutting Tools). La boîte de dialogue Configuration d'outil (Tools Setup) s'ouvre.2. Cliquez sur > > .
3. Sélectionnez l'outil.
4. Cliquez sur l'onglet Paramètres (Settings).
Description

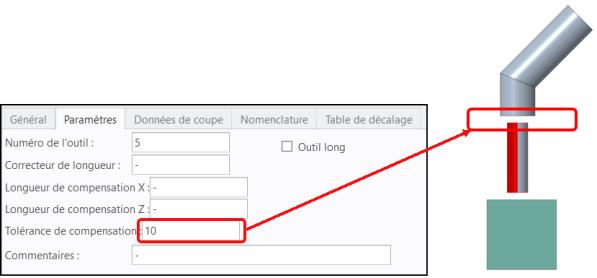

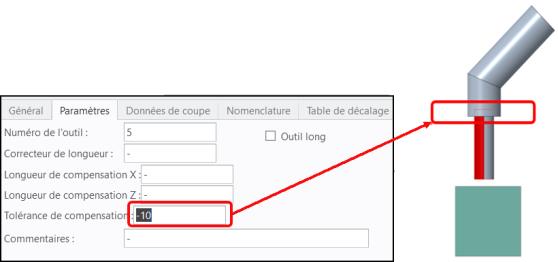

Un nouveau paramètre de décalage d'outil a été introduit pour déplacer la position du porte-outil le long de l'axe de l'outil. L'option Décalage de l'adaptateur (Adapter Offset) a été ajoutée dans la boîte de dialogue Configuration d'outil (Tools Setup) pour prendre en charge le déplacement de la position du porte-outil le long de l'axe de l'outil. Vous pouvez maintenant modifier l'assemblage porte-outil. Le paramètre DECALAGE_ADAPTATEUR_DEPUIS_OUTIL (ADAPTER_OFFSET_FROM_TOOL) associé peut être inséré dans le fichier CL sous la forme d'une instruction PPRINT.
Avantages
Avec cette amélioration, il n'est plus nécessaire de créer plusieurs assemblages de porte-outils et d'outils. L'ajout du paramètre DECALAGE_ADAPTATEUR_DEPUIS_OUTIL (ADAPTER_OFFSET_FROM_TOOL) dans les données CL clarifie le code pour les programmeurs.
Informations supplémentaires
Conseils : | Aucun. |
Limites : | Il n'existe aucune limite connue. |
Cette modification remplace-t-elle une fonctionnalité existante ? | Non. |
Option de configuration associée à cette fonctionnalité : | Aucun. |
