Nouveaux diagnostics pour les géométries chevauchantes dans les états plats dans ModelCHECK
Creo+
Emplacement dans l'interface utilisateur : N/A
Vidéos
Description
Cette amélioration introduit de nouvelles vérifications permettant de détecter le chevauchement des corps de tôlerie et les violations de conception.

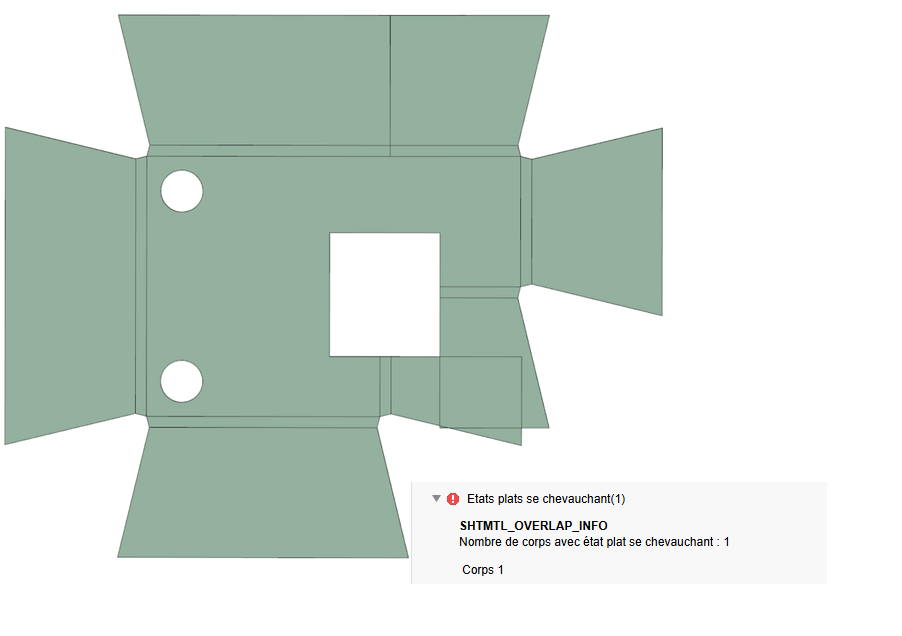

• Vérification SHTMTL_OVERLAP_INFO : vérifie si un corps de tôlerie présente des géométries chevauchantes à l'état plat. Met également en surbrillance le corps concerné dans la fenêtre graphique.

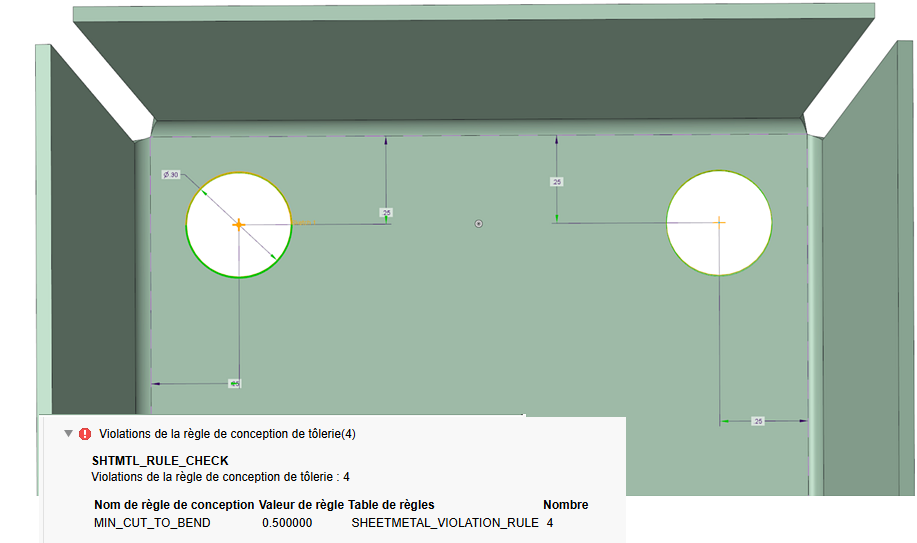

• Vérification SHTMTL_RULE_CHECK : signale toutes les violations des règles de conception de tôlerie. La vérification comporte une option permettant de mettre en surbrillance les violations dans la fenêtre graphique avec la cote correcte.
Avantages
Ces vérifications étendent les fonctionnalités des vérifications de tôlerie existantes afin de prendre en charge les fonctions de tôlerie multicorps.
Informations supplémentaires
Conseils : | Aucun. |
Limites : | Ces vérifications s'appliquent uniquement au mode Pièce. |
Cette modification remplace-t-elle une fonctionnalité existante ? | Non. |
Option de configuration associée à cette fonctionnalité : | Aucune. |
