Prise en charge des types de placement Sur entité et Normal à l'entité pour les symboles
Creo+

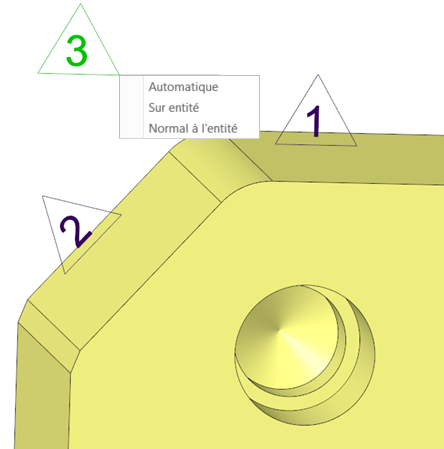

Emplacement dans l'interface utilisateur : sélectionnez un symbole dans MBD et cliquez avec le bouton droit de la souris.
Description
Dans la définition basée sur un modèle (MBD), vous pouvez désormais placer des symboles directement sur des surfaces sans lignes de repère. Les types de placement suivants sont pris en charge pour les symboles :
• Sur entité (On Entity) : le symbole peut être placé directement sur une surface. Il s'alignera automatiquement sur le plan d'annotation actif. Vous pouvez faire pivoter manuellement le symbole pour ajuster son orientation.
• Normal à l'entité (Normal to Entity) : le symbole est automatiquement placé perpendiculairement (normal) à la surface sélectionnée.
Avantages
Flexibilité accrue pour le placement des symboles dans la définition basée sur un modèle.
Informations supplémentaires
Conseils : | Pour prendre en charge les options de placement Sur entité (On Entity) et Normal à l'entité (Normal to Entity) d'un symbole, les attributs de placement correspondants doivent être activés dans la définition du symbole. |
Limites : | Il n'existe aucune limite connue. |
Cette modification remplace-t-elle une fonctionnalité existante ? | Non. |
Option de configuration associée à cette fonctionnalité : | Aucun. |
