Prise en charge de l'outil de recherche pour la sélection de surfaces liées à des fonctions de répétition
Creo+
Emplacement dans l'interface utilisateur : >
Rechercher (Find). La boîte de dialogue Outil de recherche (Search Tool) s'ouvre.

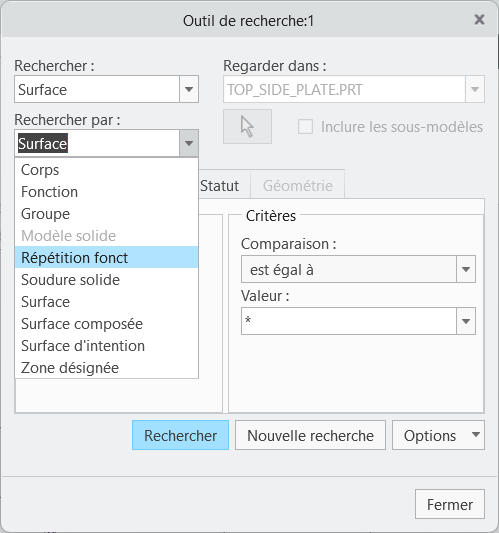

Rechercher (Find). La boîte de dialogue Outil de recherche (Search Tool) s'ouvre.• Sélectionnez Surface (Surface) dans la liste Rechercher (Look for).
• Sélectionnez Répétition fonct (Feature Pattern) dans la liste Rechercher par (Look by).
Vidéos
Description

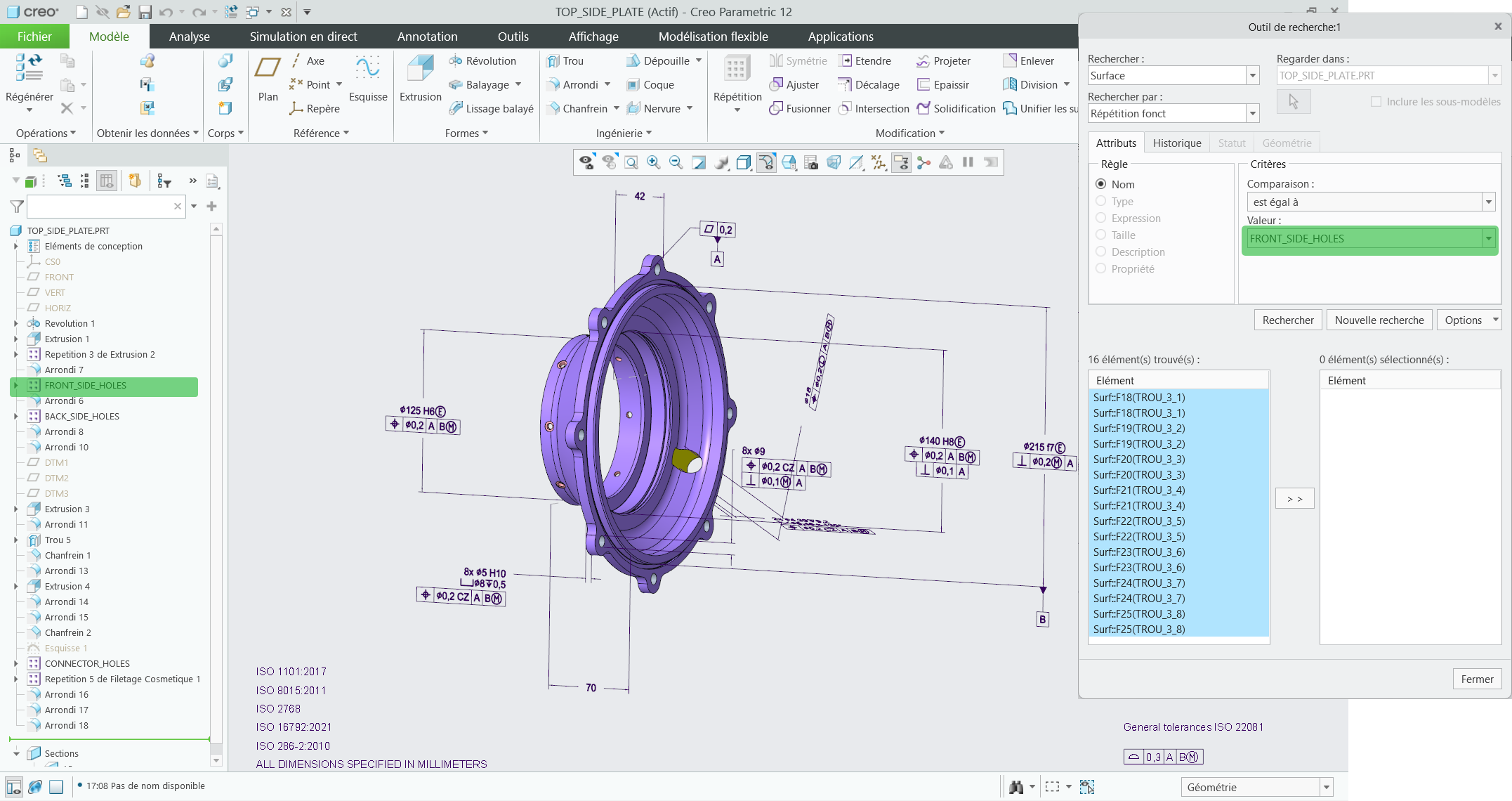

Cette amélioration permet la prise en charge d'une nouvelle requête de l'outil de recherche qui permet de collecter toutes les surfaces associées à une fonction de répétition. Cette requête est activée à l'aide des attributs de recherche suivants :
• Rechercher (Look For) : Surface (Surface)
• Rechercher par (Look By) : Répétition fonct (Feature Pattern)
Les fonctions de répétition peuvent être identifiées par leur ID ou par des noms définis par l'utilisateur. En outre, la requête peut être enregistrée dans une fonction de références à l'aide de l'option Enregistrer la requête dans une fonction (Save Query to Feature). Lors de la régénération, les résultats de la requête sont automatiquement mis à jour dans la fonction de références, qui peut servir d'entrée pour des fonctions en aval, telles que les annotations pour la MBD.
Avantages
Réduction du temps consacré à la sélection manuelle des surfaces appartenant à une répétition.
Informations supplémentaires
Conseils : | Aucun. |
Limites : | Les répétitions suivantes ne sont pas prises en charge par cette amélioration : • Fonctions de trous multiples créées avec un placement esquissé • Fonction de reconnaissance de répétition • Répétition de fonctions de découpe au niveau de l'assemblage • Répétition de composants Pour les trois premiers points, l'objet de surface d'intention généré par ces fonctions peut être utilisé directement. |
Cette modification remplace-t-elle une fonctionnalité existante ? | Non. |
Option de configuration associée à cette fonctionnalité : | Aucun. |
